| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GDTS |

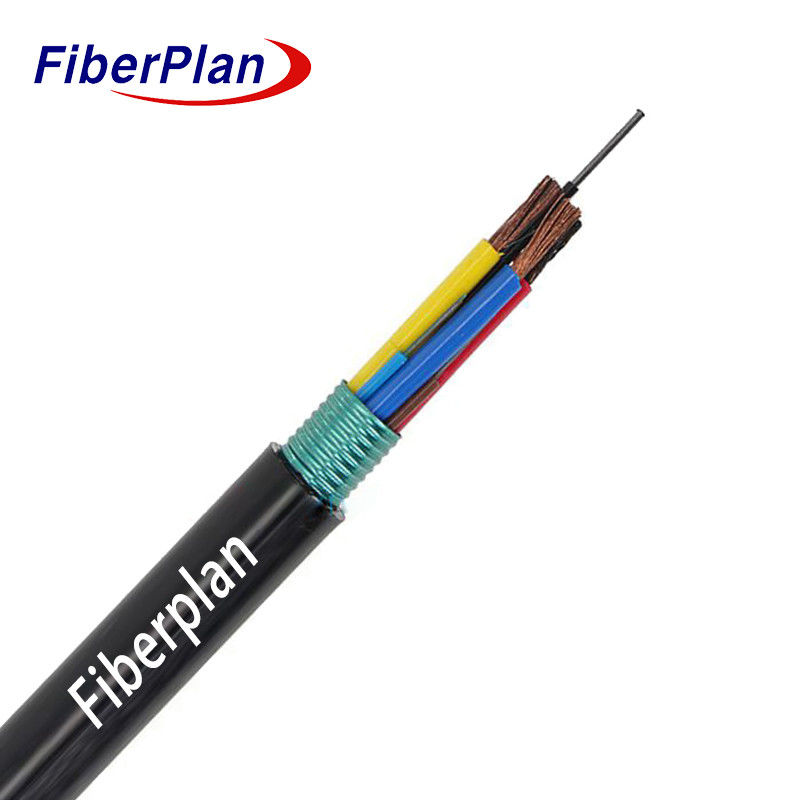

Hybride glasvezelkabel voor distributie buiten
Beschrijving
De foto-elektrische samengestelde glasvezelkabel, ook wel de hybride glasvezelkabel genoemd, consolideert de vezels
Deze integratie van de elektrische apparatuur en de elektrische transmissie in één geheel, waardoor de noodzaak van extra bedrading wordt weggenomen.
GDVV combineert naadloos de optische transmissie
met een koperkabel voor het aanbrengen van stroom, met het oog op de uitdagingen in verband met breedbandtoegang, stroomvoorziening van apparatuur,
transparante gegevensoverdracht, rapportage en facturatie van elektriciteitsmeters.
Toepassing
1 Speciaal ontworpen voor distributie in de open lucht: gebouwd om te kunnen weerstaan aan harde buitenomstandigheden, waardoor lange-
duurzame betrouwbaarheid.
2 Goed geschikt voor trunk-energiesystemen: geschikt voor efficiënte langeafstandstransmissie
behoeften.
3 Perfect voor beveiligingsbewakingsprojecten: speciaal ontworpen voor toepassingen op het gebied van bewaking en monitoring,
een betrouwbare connectiviteit en gegevensoverdracht.
Kenmerken
1 Composite kabel voor gecombineerde elektriciteits- en signaaloverdracht: optimaliseert gecentraliseerde monitoring en
onderhoud, vereenvoudiging van het energiebeheer van apparatuur.
2 Stroomlijnde coördinatie en onderhoud van de stroomvoorziening: doelstelling om het beheer van de stroomvoorziening te vereenvoudigen
De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de programma's.
3 Verbeterde UV-bescherming met PE-slijm: de PE-slijm zorgt voor uitzonderlijke UV-bescherming en versterkt de
de duurzaamheid van de kabel in buitenomgevingen.
Structurele details
| SM-vezels | G652D | ||||||
| Fibre-type | G652D | Fout van concentriciteit | ≤ 1 miljoen | ||||
| MFD | 80,7 ‰ 9,7 mm | Niet-circulaire bekleding | ≤ 2% | ||||
| Diameter van de bekleding | 125 ± 2 μm | Kleur van de vezels | standaard spectrum | ||||
| losse buis | Materiaal | PBT | Kleur | Standaard spectrum | |||
| Qty | 4 (24F) | Pre-tube van vezels | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| koperdraad | Qty | 0.6mm2*2 | |||||
| Centrale sterktelid | Materiaal | FRP | Diameter | 2.0 mm | |||
| Waterblokkeringssysteem | Materiaal | waterdichte band | |||||
| Buitenmantel | Materiaal | PE | Kleur | Zwart | |||
| Diameter | 9.2±0,2 mm (24F) | Dikte | 1.6±0,1 mm | ||||
| 10.8±0,2 mm (72F) | |||||||
Mechanische en milieuprestaties
| Treksterkte | Langetermijn | 600 N | |||||
| Korte termijn (n) | 1500 N | ||||||
| Verminderingsbelasting | Langetermijn | 300N/100mm | |||||
| Korte termijn | 1000N/100mm | ||||||
| Buigradius | Dynamisch | 20D | |||||
| Static | 10D | ||||||
| Werktemperatuur | -20°C+70°C | ||||||
Fiberprestaties
| Fibre-afzwakking | 1310um | ≤ 0,36 dB/km | |||||
| 1550um | ≤ 0,24 dB/km | ||||||
