| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | FTTH |
Fiber to the Home Aerial Outdoor Drop Cable ((zelfondersteunende FTTH)
Beschrijving
FTTH-kabel maakt directe verbindingen met woningen mogelijk zonder beperkingen op bandbreedte, golflengte of trans-
De optische vezel is in het midden van de kabel geplaatst.
De banden worden aan beide zijden geplaatst, aangevuld met een stalen draad voor extra sterkte.
afgerond met een zwarte HDPE-slijm, die duurzaamheid en bescherming biedt voor naadloze verbinding in huis
installaties.
Toepassing
De kabel is ontworpen voor de verticale verdeling en de buitenverdeling, waardoor zij geschikt is voor aansluiting op
Het ondersteunt langeafstands- en lokale netwerkcommunicatie en biedt veelzijdigheid.
en betrouwbaarheid voor verschillende toepassingen.
Kenmerkend

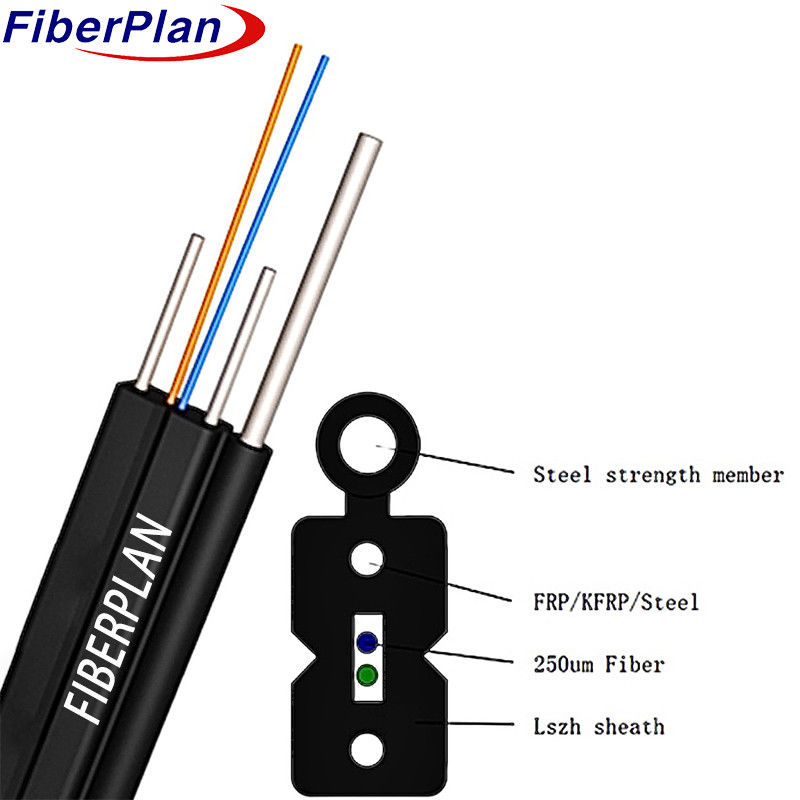

Detail van de constructie van de kabel
| Aantal vezels | 1 ~ 24 kern | |||||||
| krachtslid | Materiaal | Gegalvaniseerde staaldraad/VFK/KVFK | ||||||
| diameter | 2*(0,5~0,8 mm | |||||||
| Zelfondersteunend Messenger-draad | Materiaal | van staal of van staal | ||||||
| diameter | 1.0 mm | |||||||
| Buitenmantel | materiaal | LSZH | ||||||
| diameter | 1.8±0,2 mm | |||||||
| Kabelafmeting (hoogte * breedte) | 2.0(±0.1) mm × 5.2(±0.2) mm | |||||||
| Dikte van de kabelomhulsel | Max. 0,8 mm/min. 0,4 mm | |||||||
| Dikte van de boodschapperschede | 0.5 tot en met 0,7 mm | |||||||
| Gewicht van de kabel | 1 ~ 2 kern | 18.2 kg | ||||||
| 4 tot 6 kernen | 18.5 kg | |||||||
| 8 ~ 24 kern | 54.0 kg | |||||||
Kabel Mechanische kenmerken
| Artikel 2 | Beschrijving | ||||||
| Installatie Temperatuurbereik ((°C) | -20+60 | ||||||
| Operatietemperatuur en transporttemperatuur ((°C) | -40+70 | ||||||
| Min. buigradius ((mm) | Langetermijn | 15D | |||||
| Min buigen Radius ((mm) |
Korte termijn | 30D | |||||
| Min toegestane Tensile sterkte ((N) |
Langetermijn | 300 | |||||
| Min toegestane Tensile sterkte ((N) |
Korte termijn | 600 | |||||
| Verminkingsbelasting (N/100 mm) | Langetermijn | 1000 | |||||
| Verminkingsbelasting (N/100 mm) | kortetermijn | 2200 | |||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2+/-0.4 | 9.2+/-0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4+/-0.8 | 10.4+/-0.8 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numeriek Aperture ((NA)) |
- Ik heb het niet. | - Ik heb het niet. | 0.200+/ -Nee.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
