Figuur 8 Glasvezelkabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYXTC8Y |

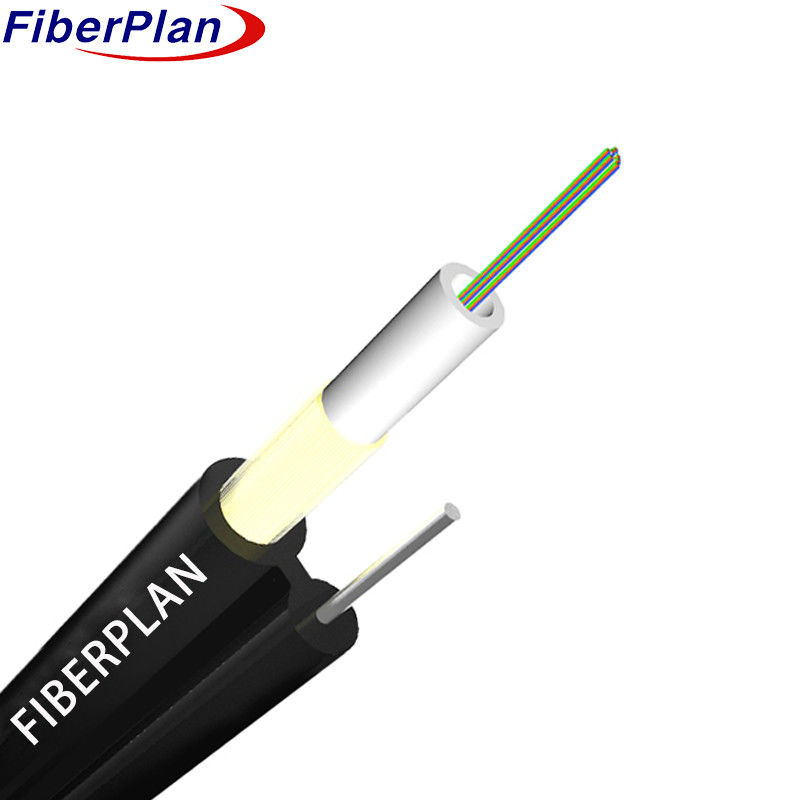

Zelfdragend figuur 8 Optische kabel GYXTC8Y met aramide garen
Beschrijving
De vezels worden geplaatst in een losse buis gemaakt van hoog modulus plastic, gevuld met een waterbestendig
Het is de eerste keer dat een dergelijke verpakking wordt gebruikt in de verpakking.
De draad, die als ondersteunende elementen dient, wordt afgewerkt met een PE-slijm om een figuur 8 structuur te creëren.
Toepassing
Deze specificatie beschrijft de fundamentele criteria voor een zelfdragende Centrumbuis optische kabel figuur 8
ontworpen voor installaties in de lucht, met name voor gebruik in de lucht.
Kenmerken
1 Niet-metaalsterkte biedt uitzonderlijke anti-elektromagnetische eigenschappen.
2 Een goed aangetoond los buisontwerp zorgt voor een betrouwbare prestatie.
3 Uitstekende mechanische en milieuvriendelijkheid.
4 Betere flexibiliteit en buigbaarheid.
5 Compacte buitendiameter, lichtgewicht en gemakkelijk te installeren.
6 Kevlarversterking verhoogt de treksterkte van de kabel aanzienlijk.
Detail van de constructie van de kabel
| Specificatie | Detail |
|---|---|
| Aantal vezels | 1 tot en met 12 kernen |
| Loos buismateriaal | PBT |
| Loze buisdiameter | 3.0 mm ± 0,2 mm |
| Zelfondersteunende staaldraaddiameter | 1.6mm |
| Algemene kabeldiameter | 4.0 mm × 6,0 mm |
| Kabelgewicht per kilometer | 45 kg/km |
Kleur van de vezels
|
Aantal glasvezelcores per buis |
1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua |
Kabel Mechanische kenmerken
| Kern | Kabeldiameter | gewicht | |||||
| 1 ~ 12 | 4.0x6.0 | 45 kg/km | |||||
| Temperatuurbereik | -40+70 | - Wat is er? | |||||
| Min. buigradius ((mm) | Langetermijn | 10D | |||||
| Min. buigradius ((mm) | Korte termijn | 20D | |||||
| Min toegestane treksterkte ((N) | Langetermijn | 700 | |||||
| Min toegestane treksterkte ((N) | Korte termijn | 1200 | |||||
| Operatietemperatuur (°C) | -40 ~ +70 | ||||||
| Installatietemperatuur ((°C) | -20 ~ +60 | ||||||
| Bergingstemperatuur ((°C) | -40 ~ +70 | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2+/-0.3 | 9.2+/-0.3 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4+/-0.6 | 10.4+/-0.6 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numerieke opening ((NA)) | - Ik heb het niet. | - Ik heb het niet. | 0.200+/ -Nee.013 |
0.275+/-0. 013 |
0.200+/-0 .013 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over de lengte en het punt van de vezels | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Parameter | Eenheid | G.652D | G.652E | G.657A1 | G.657A2 | G.655 |
|---|---|---|---|---|---|---|
| Discontinuïteit | dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 |
| Verschil coëfficiënt van terugverspreiding | dB/km | ≤ 0.01 | ≤ 0.01 | - | - | - |
| Kerndiameter | μm | - | - | 50±1.0 | 62.5±2.5 | 50±1.0 |
| Bevestigingsdiameter | μm | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Belagingsdiameter | μm | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 |
| Fout in de concentrisiteit van de coating/bekleding | μm | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Fout in de concentriciteit van de kern/bekleding | μm | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Ronde (Radius) | μm | ≤ 4 | ≤ 4 | - | - | - |
