Figuur 8 Glasvezelkabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYTC8S |

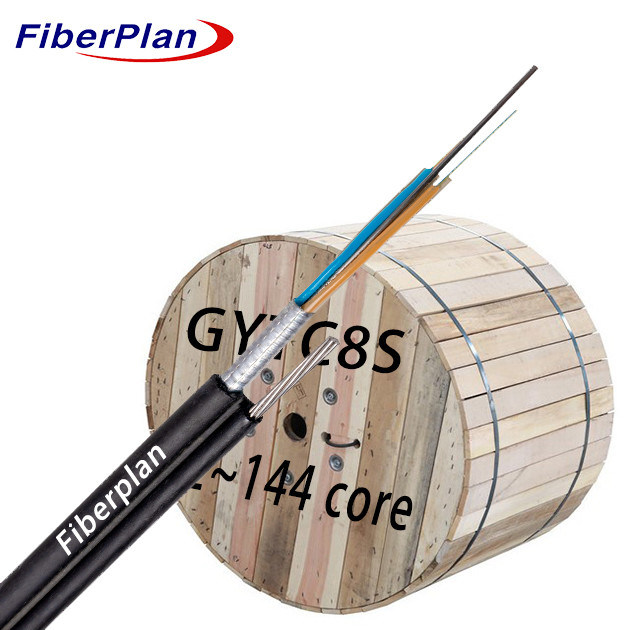

Gelast staaldraad figuur 8 Glasvezelkabel staalband GYTC8S
Beschrijving
De optische vezels zijn ondergebracht in een losse buis van hoog modulus van kunststof, die is gevuld met een waterdicht
In het centrum van de kern functioneert een stalen draad als het metaalsterktelid.
de vulstoffen, worden om dit sterkteelement gewikkeld en vormen een compacte en cirkelvormige kabelkern.
Dit gedeelte van de kabel, samen met de gestreepte draden die de kabel bedienen
als drager is omgeven met een polyethyleen (PE) -slijm, die een figuur 8 structuur vormt.
bestemd voor zelfdragende luchtinstallaties.
Toepassing
1 Ontworpen voor installaties in de lucht of in pijpleidingen en biedt veelzijdige inzetmogelijkheden.
2 Speciaal ontworpen voor gebruik in het buitenleven, waardoor duurzaamheid in verschillende omgevingsomstandigheden wordt gewaarborgd.
3 Ideaal voor zowel langeafstands- als lokale netwerkcommunicatie, met veelzijdige verbindingsopties.
Kenmerken
1 Zorgt voor uitstekende mechanische sterkte en temperatuurbestendigheid.
2 Met een robuuste, hydrolysebestendige losse buis voor extra sterkte.
3 Bevat een gespecialiseerde buisvulling, die de vezels met kritieke bescherming beschermt.
Detail van de constructie van de kabel
| Aantal vezels | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Aantal buizen | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| vezels per buis | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Vollerstaaf | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| buisdiameter (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Dikte van losse buis (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Buitendeurs (± 0,5 mm) | 5.4X8.6 - Vijftien.0 |
5.4X8.6 - Vijftien.0 |
5.4X8.6 - Vijftien.0 |
5.4X9.8 - Zestien.5 |
5.4X10.8 - Zeventien.5 |
5.4X12.2 - 19.0 |
5.4X14.9 - Ik heb er 22.0 |
| Dikte van de diameter (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| losse buis | Materiaal | PBT | Kleur | standaard spectrum | |||
| Waterblokkering systeem |
Materiaal | Vullingsgel / waterblokkerende tape | |||||
| Centrale sterkte lid |
Materiaal | FRP | Diameter | 1.4 ((6-48) 2.0(72-144) |
|||
| Geestelijke kracht lid |
Materiaal | met een breedte van niet meer dan 15 mm | Type | 1.0 mm*7 | |||
| Armour | Materiaal | Aluminiumband | |||||
| Galleus | Materiaal | PE | Grootte (h*w) |
2.5 * 1,5 mm | |||
| Buitenslijm | Materiaal | PE | Kleur | Zwart | |||
Mechanische kenmerken en kenmerken van de omgeving
| Treksterkte | Langetermijn | 3000N | |||||
| Korte termijn (n) | 7000N | ||||||
| Verminderingsbelasting | Langetermijn | 300N/100mm | |||||
| Korte termijn (n) | 1000N/100mm | ||||||
| Buigradius | Dynamisch | 20D | |||||
| Static | 10D | ||||||
| Installatietemperatuur | -10°C+60°C | ||||||
| Bergingstemperatuur | -40°C+70°C | ||||||
Eigenschappen van de vezels
| Fibre-type | Eenheid | SM G652D | MM 50/125 | MM 62,5/125 | |||
| Voorwaarde | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Afzwakking | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125 ± 1 | 125 ± 1 | 125 ± 1 | |||
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter van de coating | Ik heb het gedaan. | 242 ± 7 | 242 ± 7 | 242 ± 7 | |||
