Figuur 8 Glasvezelkabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYFTC8A |

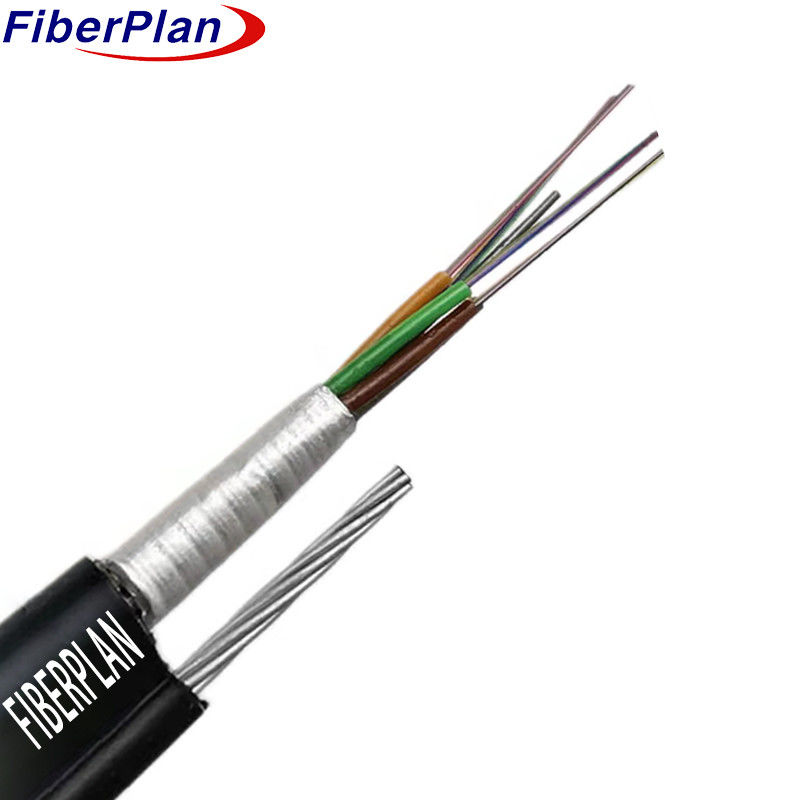

GYFTC8A 24 kern versterkt met gegalvaniseerde staaldraad
Beschrijving
De kabel bestaat uit 250 μm vezels die zijn geplaatst in hoge sterkte plastic buizen gevuld met een waterbestendige verbinding.
Deze buizen, gevuld met waterdichtheid voor een compacte en longitudinale waterblokkering, worden vervolgens omgeven in aluminium-
Dit gedeelte, met inbegrip van draaddraad, is omgeven in een polyethyleen (PE) schede, waardoor een figuur wordt gevormd.
8 structuur.
Toepassing
1 Ontworpen voor gebruik in het buitenleven, waardoor duurzaamheid onder verschillende omstandigheden wordt gewaarborgd.
2 Ondersteunt zowel langeafstandscommunicatie als lokale netwerkcommunicatie.
Kenmerkend
1 Minimale dispersie en verzwakking voor een betere signaalkwaliteit.
2 Precies ontworpen met gecontroleerde vezellengte en duidelijke strengen voor uitzonderlijke mechanische en
milieuvastheid.
3 Sterke anti-elektromagnetische interferentie mogelijkheden.
4 Compact, lichtgewicht, zelfdragend ontwerp voor een gemakkelijke installatie.
Structurele details
| Vezelgetal | 12F | ||||||
| SM-vezels | Fibre-type | G652D |
kernconcentratie Tricity fout |
≤ 0,5 mm | |||
| MFD | 80,6 ‰ 9,8 μm | bekleding niet-circulair |
≤ 0,68% | ||||
| Diameter van de bekleding | 125±0,7um | Kleur van de vezels | 12 kleuren |
||||
| Losse buffer | Materiaal | PBT | Kleur | 3 kleuren | |||
| Diameter | 2.0±0.04 mm | Dikte | 0.4±0,04 mm | ||||
| Fillerstaaf | Materiaal | PP | Kleur | wit | |||
| Diameter | 2.0 | Qty | 2 | ||||
| Sterktelid | Diameter | FRP | Diameter | Φ2,0 mm | |||
| Zelfondersteunde draad | Diameter | galvaniseringsstaaldraad | Diameter | 1.2*7-3.6 mm | |||
| Galleus | Dikte | 2X2,5 ((±0,4) mm | |||||
| Waterblokkeringssysteem | Diameter | waterstopband | |||||
| Armour | Diameter | Aluminiumband | |||||
| Buitenslijm | Diameter | PE | Kleur | Bloc | |||
| Diameter | 6.6 ((±0,2) mm × 11,5 ((±0,4) mm | Dikte | 2.0±0.05 mm | ||||
Mechanische en milieuprestaties
| Treksterkte | Max, ik ben er klaar voor. | 5000 N | |||||
| vermalingslast | Max, ik ben er klaar voor. | 1000N/100mm | |||||
| Buigradius | Dynamisch | 20D | |||||
| Static | 10D | ||||||
| Temperatuur | -20°C+70°C | ||||||
Fiberprestaties
| Fiber stijl | Eenheid | SM G652D | MM 50/125 | MM 62,5/125 | ||||
| Voorwaarde | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Afzwakking | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Diameter van de bekleding | Ik heb het gedaan. | 125 ± 0.7 | 125 ± 0.7 | 125 ± 0.7 | ||||
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Diameter van de coating | Ik heb het gedaan. | 243 ± 5 | 243 ± 5 | 243 ± 5 | ||||
