Openluchtvezel Optische Kabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYFTZY |

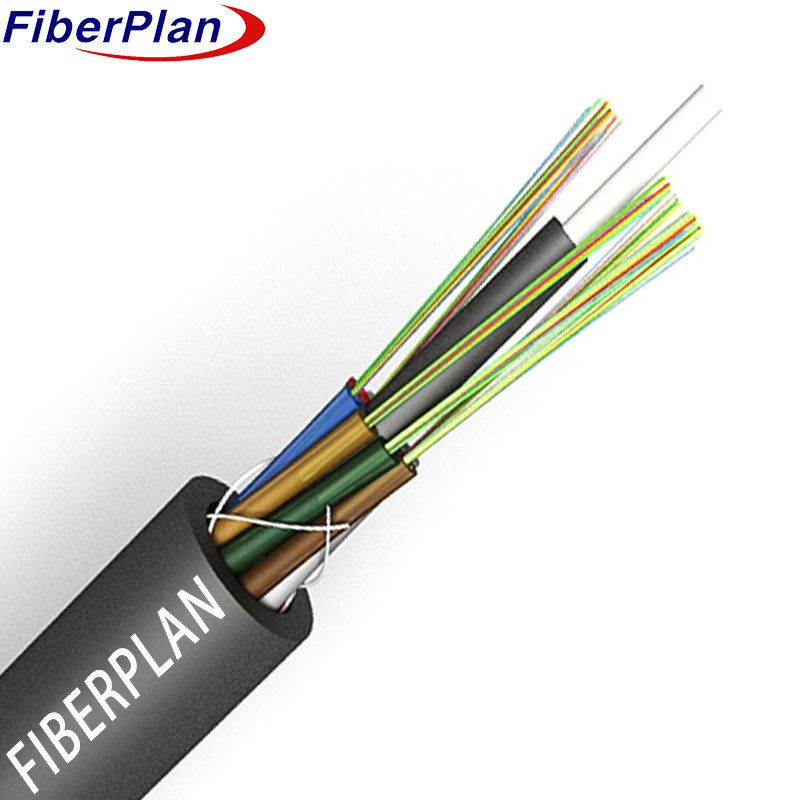

FRP-versterkte niet-verzorgde glasvezelkabel brandvertrager GYFTZY
Beschrijving
Bij de kabelconstructie worden de vezels geplaatst in een losse buis van plastic met een hoge modulus, die vervolgens wordt gevuld
In het midden van de kern werkt een vezelversterkt plastic (VV) als een niet-metaal
Om dit sterkte-element heen zijn de buizen en vulstoffen vastgebonden om een compacte en
Eenmaal de kabelkern gevuld is met de verbinding voor waterbescherming, wordt de kabel afgewerkt met een
PE-mantel.
Toepassing
1 Ideaal voor distributie in de open lucht.
2 Geschikt voor trunk-energiesystemen.
3 Toepasbaar in toegangsnetwerken en lokale netwerken, met name in gebieden met hoge elektromagnetische interferentie.
Kenmerken
1 Toont een sterke mechanische en temperatuurprestatie.
2 Gebruikt een hoge sterkte, hydrolysebestendige losse buis.
3 Gebruikt een gespecialiseerde buisvullende verbinding om kritieke vezelbescherming te waarborgen.
4 Toont kraakvastheid en flexibiliteit.
5 Vult de kabelkern volledig met de vulstof.
Structurele details
| Specificatie | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Aantal vezels | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Nummer van de buis | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Glasvezel per buis | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Nummer van de vulstaaf | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Buisdiameter (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Dikte van losse buis | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nom. Buitenste diameter (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. Dikte van de jas (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Loos buismateriaal | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Loze buiskleur | Standaard spectrum | Standaard spectrum | Standaard spectrum | Standaard spectrum | Standaard spectrum | Standaard spectrum | Standaard spectrum | Standaard spectrum |
| Materiaal voor de centrale sterkte van het onderdeel | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Centrale sterkte-liddiameter | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 2 mm (72-144F) | 2 mm (72-144F) | 2 mm (72-144F) |
| De laag | - | - | - | - | - | PE (alleen voor 96F-144F) | PE (alleen voor 96F-144F) | PE (alleen voor 96F-144F) |
| Vollerstaafmateriaal | PP | PP | PP | PP | PP | - | - | - |
| Kleur van de vulstaaf | Zwart | Zwart | Zwart | Zwart | Zwart | - | - | - |
| Materiaal van het waterblokkeringssysteem | Filling gel | Filling gel | Filling gel | Filling gel | Filling gel | Filling gel | Filling gel | Filling gel |
| Materiaal van de buitenste omhulsel | PE | PE | PE | PE | PE | PE | PE | PE |
| Kleur van de buitenmantel | Zwart | Zwart | Zwart | Zwart | Zwart | Zwart | Zwart |
Mechanische en milieuprestaties
| Vastgoed | Langetermijn | Korte termijn |
|---|---|---|
| Treksterkte | 600 N | 1500 N |
| Verminderingsbelasting | 300N/100mm | 1000N/100mm |
| Buigradius | Dynamisch: 20D | Static: 10D |
| Temperatuurspecificaties | Berging: -20°C tot +70°C | Installatie: -10°C tot +60°C |
Fibreprestaties
| Vezelstijl | Eenheid | SM G652D | MM 50/125 | MM 62,5/125 |
|---|---|---|---|---|
| Voorwaarde | mm | 1310/1550 | 850/1300 | 850/1300 |
| Afzwakking | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Bevestigingsdiameter | Ik heb het gedaan. | 125 ± 0.5 | 125 ±0.5 | 125 ±0.5 |
| Verpakking Niet-circulair | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Belagingsdiameter | Ik heb het gedaan. | 242 ± 6 | 242 ± 6 | 242 ± 6 |
