| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYFTY |

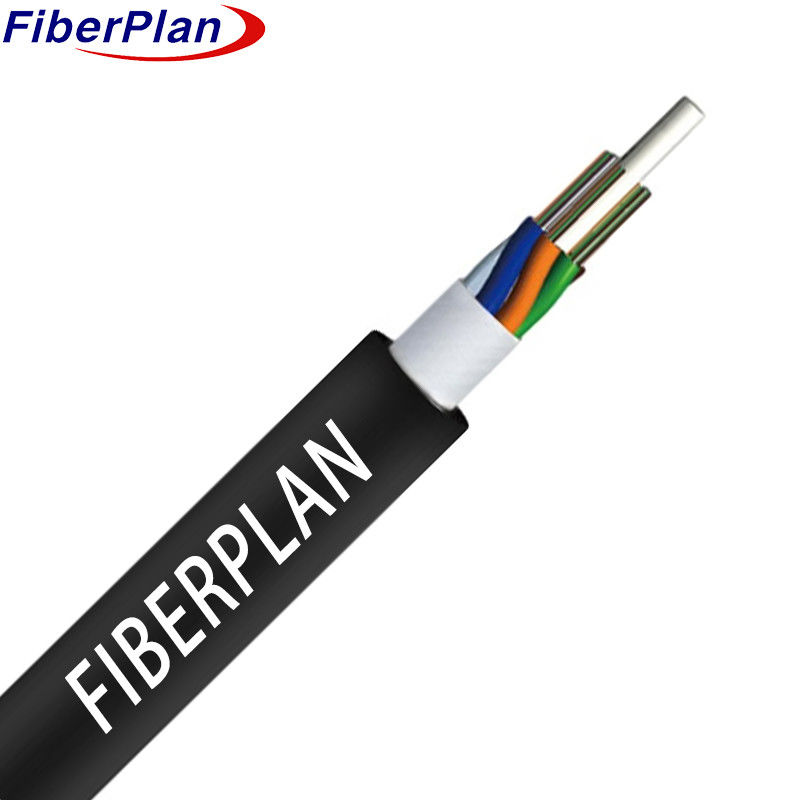

Niet-gewapende glasvezelkabel GYFTY met waterbeveiligend bandje
Beschrijving
Banden vezels zitten in een flexibele buis van stevig plastic.
In de kern zit een sterk niet-metaal stuk dat vezelversterkt kunststof wordt genoemd.
De buizen en vulstoffen worden om dit centrale sterkte stuk gedraaid tot een strakke, ronde kern.
De kern wordt bedekt met waterdichte tape en ten slotte wordt de hele kabel bekleed met een PE-mantel.
bescherming.
Toepassing
1 Geschikt voor distributie buiten.
2 Ontworpen voor trunkvervoerssystemen.
3 Ideaal voor toegangsnetwerken en lokale netwerken in gebieden met hoge elektromagnetische interferentie.
Kenmerkend
1 Toont een sterke mechanische veerkracht en verwerkt temperatuurveranderingen effectief.
2 Bevat een hoge sterkte, hydrolysebestendige losse buis.
3 Gebruikt een gespecialiseerde buisvullende verbinding om de vezels cruciaal te beschermen.
4 Toont weerstand tegen verplettering en behoudt flexibiliteit.
5 Gebruikt een vulstof voor de losse buis om extra bescherming te garanderen.
Structurele details
| Aantal vezels | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Aantal buizen | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Glasvezels per buis | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Nummer van vulstaaf | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| buisdiameter (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Dikte van losse buis (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nominale diameter (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nominale dikte van het jasje (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| losse buis | Materiaal | PBT | Kleur | Standaard spectrum | ||||
| Fillerstaaf | Materiaal | PP | Kleur | Zwart | ||||
| Buisvulling | Materiaal | Vullingsmengsel | ||||||
| Centrale sterktelid | Materiaal | FRP | Diameter | 1.5 mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| De laag | PE (alleen voor 96C-144C) | |||||||
| Waterblokkeringssysteem | Materiaal | waterstopband | ||||||
| Rip cord | Type | 1110*2 | ||||||
| Buitenslijm | Materiaal | MDPE | Kleur | Zwart | ||||
Mechanische en milieuprestaties
| Treksterkte | Langetermijn | 600 N | ||||||
| Korte termijn (n) | 1500 N | |||||||
| Verminderingsbelasting | Langetermijn (N/100 mm) | 300N/100mm | ||||||
| Korte termijn (N/100 mm) | 1000N/100mm | |||||||
| Buigradius | Dynamisch (mm) | 20D | ||||||
| Static (mm) | 10D | |||||||
| Bergingstemperatuur | -20°C+70°C | |||||||
| Installatietemperatuur | -10°C+60°C | |||||||
Fiberprestaties
| Fiber stijl | Eenheid | SM G652D | MM 50/125 | MM 62,5/125 | ||||
| Voorwaarde | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Afzwakking | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Diameter van de bekleding | Ik heb het gedaan. | 125 ± 0.2 | 125±0.2 | 125±0.2 | ||||
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Diameter van de coating | Ik heb het gedaan. | 242 ± 3 | 242 ± 3 | 242 ± 3 | ||||
