Openluchtvezel Optische Kabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYTS |

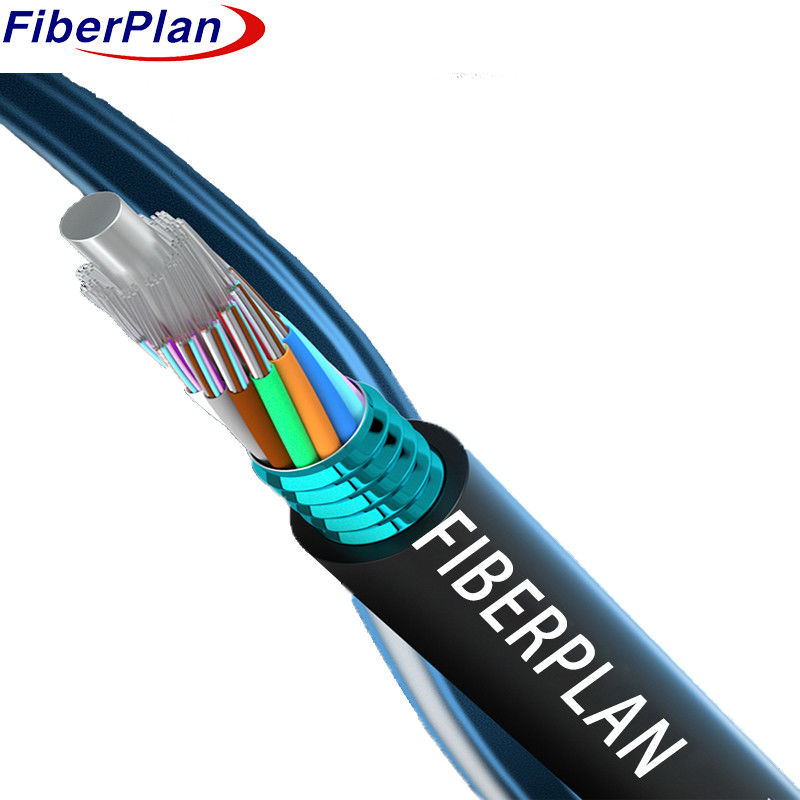

Single Multi Mode Steel Tape Armored Fiber Optic Cable GYTS
Beschrijving
De vezels, of ze nu enkelmodus of meermodus zijn, worden in een losse buis geplaatst die is samengesteld uit hoogmodulair plastic.
Deze buizen zijn gevuld met een waterbestendige verbinding.
Het gebruik van polyethyleen voor kabels met een hoger vezelgetal is een metaalsterkteelement.
PSP wordt langszij over de kabel aangebracht.
De kern wordt vervolgens gevuld met de beschermende verbinding om het binnendringen van water te voorkomen.
in een PE-mantel.
Toepassing
1 Geschikt voor distributie in de buitenlucht, waardoor duurzaamheid en veerkracht in verschillende omgevingsomstandigheden worden gewaarborgd.
2 Ideaal voor installaties in de lucht en methoden voor het leggen van pijpleidingen, waardoor veelzijdige inzetmogelijkheden worden aangeboden.
3 Ontworpen voor zowel langeafstands- als lokale netwerkcommunicatie, waardoor betrouwbare verbinding mogelijk is.
Kenmerkend
1 Uitstekende mechanische sterkte en temperatuurbestendigheid.
2 Hydrolysebestendige, hoge sterkte losse buis voor vezelbescherming.
3 Speciaal ontworpen buisvulcompound biedt essentiële vezelbescherming.
4 Superieure breukbestendigheid en flexibiliteit voor veelzijdig gebruik.
5 PE-slijm beschermt de kabel tegen UV-straling.
6 Waterdichte kenmerken omvatten een staaldraad centraal sterkte element, losse buis en kabel kern vullen, en
PSP voor vochtbestendigheid.
Detail van de constructie van de kabel
| Aantal vezels | 2~144 kern | |||||||
| Vochtbarrière | Waterblokkeringssysteem | |||||||
| Centrale sterktelid | Materiaal | Stalen draad/FRP/FRP met PE-dekmantel | ||||||
| grootte | 1.5 mm~2.0 mm | |||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2 (buiten/binnen) | |||||||
| Buizenvullen | Buizenvulcompound | |||||||
| Verzorging | Materiaal | met een breedte van niet meer dan 15 mm | ||||||
| Buitenmantel | materiaal | PE,HDPE | ||||||
| diameter | 1.70±0,2 mm | |||||||
Kleur van de vezels
| Aantal vezels per tube 8cores |
1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. | ||||||
Kabel Mechanische kenmerken
| kern | Kabeldiameter | gewicht | |||||
| 2 tot 60 kernen | 10.0±0.3 mm | 115±5 kg/km | |||||
| 72 kernen | 10.5±0,3 mm | 120±5 kg/km | |||||
| 96 kernen | 12.5±0,3 mm | 180 ± 5 kg/km | |||||
| 144 kernen | 14.5±0,3 mm | 245 ± 5 kg/km | |||||
| Min. buigradius ((mm) | Langetermijn | 10D | |||||
| Min buigen Radius ((mm) |
Korte termijn | 20D | |||||
| Min toegestane Tensile sterkte ((N) |
Langetermijn | 600 | |||||
| Min toegestane Tensile sterkte ((N) |
Korte termijn | 1500 | |||||
| Verminkingsbelasting (N/100 mm) | Langetermijn | 300 | |||||
| Verminkingsbelasting (N/100 mm) | kortetermijn | 1000 | |||||
| Operatie temperatuur (°C) |
-40+70 | ||||||
| Installatie temperatuur ((°C) |
-20+60 | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2+/-0.4 | 9.2+/-0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4+/-0.8 | 10.4+/-0.8 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numeriek Aperture ((NA)) |
- Ik heb het niet. | - Ik heb het niet. | 0.200+/ -Nee.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
