Openluchtvezel Optische Kabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYXTW53 |

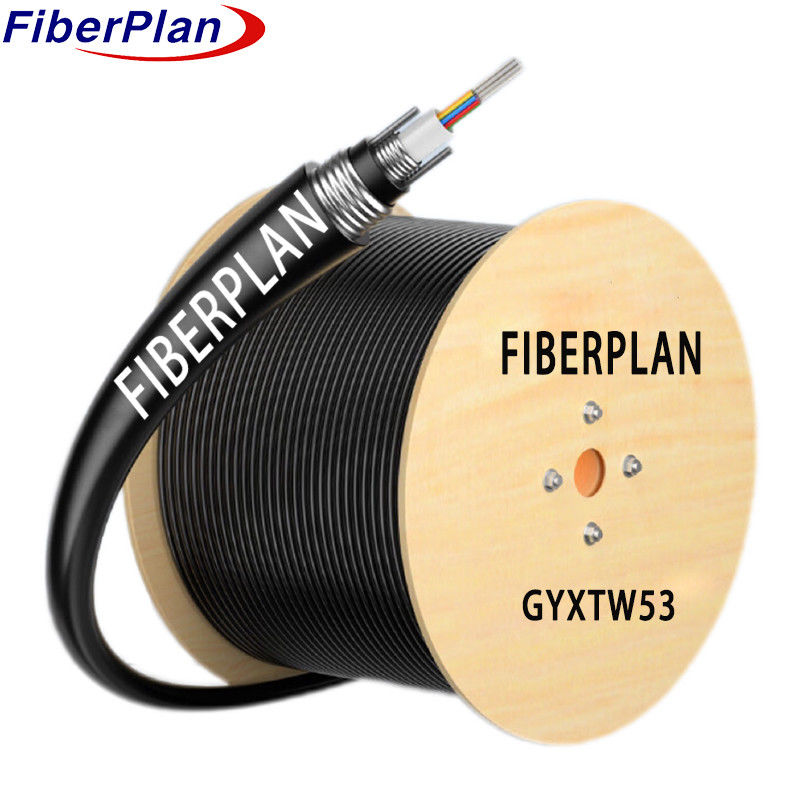

Dubbele stalen band gewapende uni-tube parallelle stalen versterking GYXTW53
Beschrijving
De optische vezels worden in een losse buis geplaatst die is gemaakt van hoog modulus plastic, dat vervolgens wordt
de buis is omgeven door een laag golfband van gegolfd staal, en
tussen de golfband en de losse buis wordt een waterdicht materiaal geplaatst om een
Compacte en waterdichte kabelstructuur. Parallelle stalen draden zijn aan beide zijden van de stalen band geplaatst
De kabel is afgewerkt met een polyethyleen (PE) -slijm, die een algemene bescherming biedt
en isolatie.
Toepassing
* Deze kabel is speciaal ontworpen voor distributie buiten en is geschikt voor verschillende omgevingsomstandigheden.
* Veelzijdig in toepassing, geschikt voor installatie door middel van lucht-, kanaal- en begraven methoden en biedt flexibiliteit
in gebruik.
* Deze kabel biedt een betrouwbare verbinding voor zowel langeafstands- als lokale netwerkcommunicatiebehoeften
oplossing voor diverse verbindingsvereisten.
Kenmerkend
* Deze kabel is voorzien van een staaldraad en een vulstof om de buisvezels te beschermen.
voor een grotere duurzaamheid.
* Met uitstekende mechanische en milieuprestaties zorgt hij voor betrouwbaarheid onder moeilijke omstandigheden.
* Met een compacte structuur en een licht gewicht biedt deze kabel een praktische werking zonder afbreuk te doen aan de sterkte.
* De installatie is handig en de bediening eenvoudig, waardoor het een efficiënte keuze is voor verschillende toepassingen.
Detail van de kabelconstructie
| Vezelgetal | 2C-24C | ||||||
| Sterktelid | Materiaal | staaldraad | Diameter | 0.8mm | |||
| Loze buis | Materiaal | PBT | Diameter | 2-16 kern | 2.2 mm | ||
| 18-24 kern | 2.8mm | ||||||
| Buizenvullen | Matteïal | Vullingsmengsel | |||||
| Waterblokkeringssysteem | Matteïal | waterstopband | |||||
| Inwendige omhulsel | Materiaal | MDPE | Kleur | Zwart | |||
| Diameter | 7.6±0,1 mm | Dikte | 1.5±0,2 mm | ||||
| Buitenste omhulsel | Materiaal | MDPE | Kleur | Zwart | |||
| Diameter | 12.2±0,3 mm | Dikte | 1.7±0,2 mm | ||||
Mechanische kenmerken en kenmerken van de omgeving
| Treksterkte | Langetermijn | 600 N | |||||
| Korte termijn (n) | 1500 N | ||||||
| Verminderingsbelasting | Langetermijn | 500 N/mm | |||||
| Korte termijn (n) | 1500 N/mm | ||||||
| Buigradius | Dynamisch | 20D | |||||
| Static | 10D | ||||||
| Installatietemperatuur | -10°C+60°C | ||||||
| Bergingstemperatuur | -40°C+70°C | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652D | MM 50/125 | MM 62,5/125 | |||
| Voorwaarde | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Afzwakking | dB/km | ≤ 0,36/0.23 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter van de coating | Ik heb het gedaan. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
