Openluchtvezel Optische Kabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYXTW |

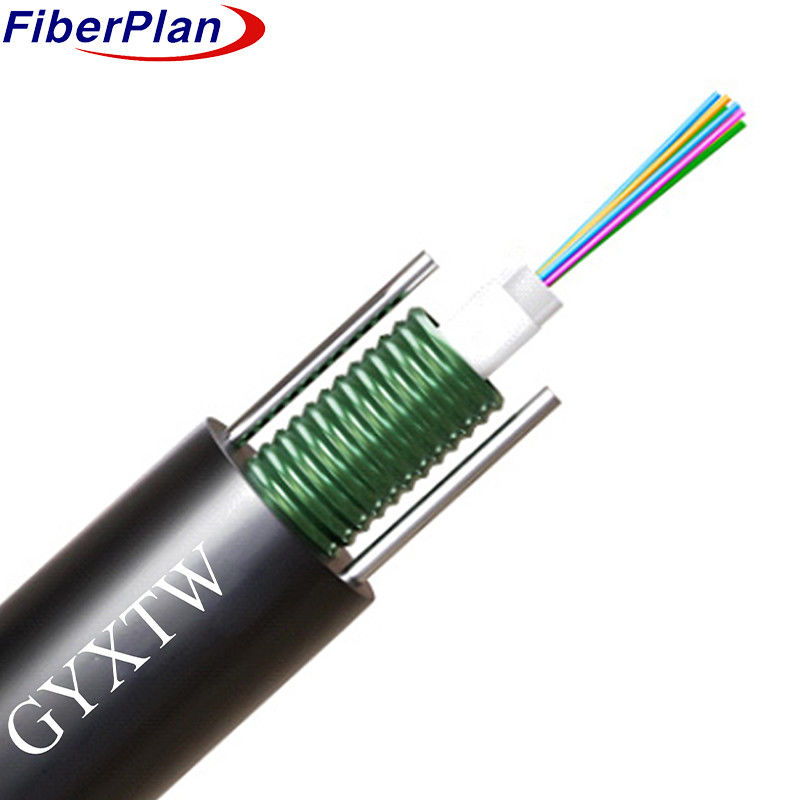

Buitenaardse gewapende enkelmodus GYXTW G652D glasvezelkabel
Beschrijving
De kabel maakt gebruik van plastic buizen met een hoge modulus die de vezels bevatten, gevuld met een waterbestendig
een beschermingscompound, een laag golfband, afgesloten met een waterdicht materiaal,
De versterking wordt geleverd door parallelle stalen draden.
ten slotte is de kabel omgeven in een beschermende polyethyleen (PE) -mantel,
het garanderen van de algehele milieuvriendelijkheid.
Toepassing
De kabel is bestemd voor installaties in de lucht of in kanalen.
Het is ontworpen om de voor de toepassing in buitenomgevingen vereiste prestatienormen te waarborgen.
in de lucht opgehangen of in leidingen geplaatst, voor verschillende communicatie- of netwerkactiviteiten
doelstellingen.
Kenmerken
1.Temperatuurbestendige constructie:De kabel is ontworpen om een sterke mechanische
de prestaties over temperatuurvariaties heen, zodat de functionaliteit consistent is in diverse
milieucondities.
2.Vibrabescherming:Hij is hydrolysebestendige, hoge sterkte losse buis, gecombineerd met een gespecialiseerde
Het is een belangrijke bescherming voor de vezels, die hun kritieke bescherming verzekert.
3.Combineerde sterkte en flexibiliteit:versterkt door twee parallelle stalen draden, biedt de kabel een
Een unieke combinatie van verdrukkingsvermogen en flexibiliteit, die de treksterkte verbetert voor duurzame betrouwbaarheid.
4.Moeilijke installatie: Deze kabel is compact en licht ingericht en is ontworpen voor de installatie van elektrische apparaten.
voor eenvoudige en aanpasbare installaties in verschillende toepassingen, zodat een gebruiksvriendelijke implementatie wordt gewaarborgd.
Detail van de constructie van de kabel
| Aantal vezels | 0~24 kern | |||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2 (buiten/binnen) | |||||||
| Buizenvullen | Buisvulcompound | |||||||
| met een breedte van niet meer dan 15 mm | grootte | 0.8mm | ||||||
| Aantal | 2 | |||||||
| Buitenmantel | materiaal | PE,HDPE,LDPE | ||||||
| diameter | 7 ± 0,2 mm | |||||||
Kleur van de vezels
|
Aantal vezels 8 kernen per buis |
1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. Voor zwarte kleur is geen zwarte tracer nodig, in plaats daarvan wordt natuurkleur gebruikt. | ||||||
Kabel Mechanische eigenschappen
| kern | Kabeldiameter | gewicht | |||||
| 1 tot 24 | 8.0mm+-0.3mm | 65 kg/km+-10 kg | |||||
| Temperatuurbereik | -40+70 | - Wat is er? | |||||
| Min Buigstraal (mm) | Langetermijn | 10D | |||||
| Min buigen Radius (mm) |
Korte termijn | 20D | |||||
| Min toegestane Tensile sterkte (N) |
Langetermijn | 1200 | |||||
| Min toegestane Tensile sterkte (N) |
Korte termijn | 1500 | |||||
| Operatie temperatuur (°C) |
-40+70 | ||||||
| Installatie temperatuur (°C) |
-20+60 | ||||||
| Bergingstemperatuur (°C) | -40+70 | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2+/-0.4 | 9.2+/-0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4+/-0.8 | 10.4+/-0.8 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numeriek Aperture ((NA)) |
- Ik heb het niet. | - Ik heb het niet. | 0.200+/ -Nee.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
