Openluchtvezel Optische Kabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYTA |

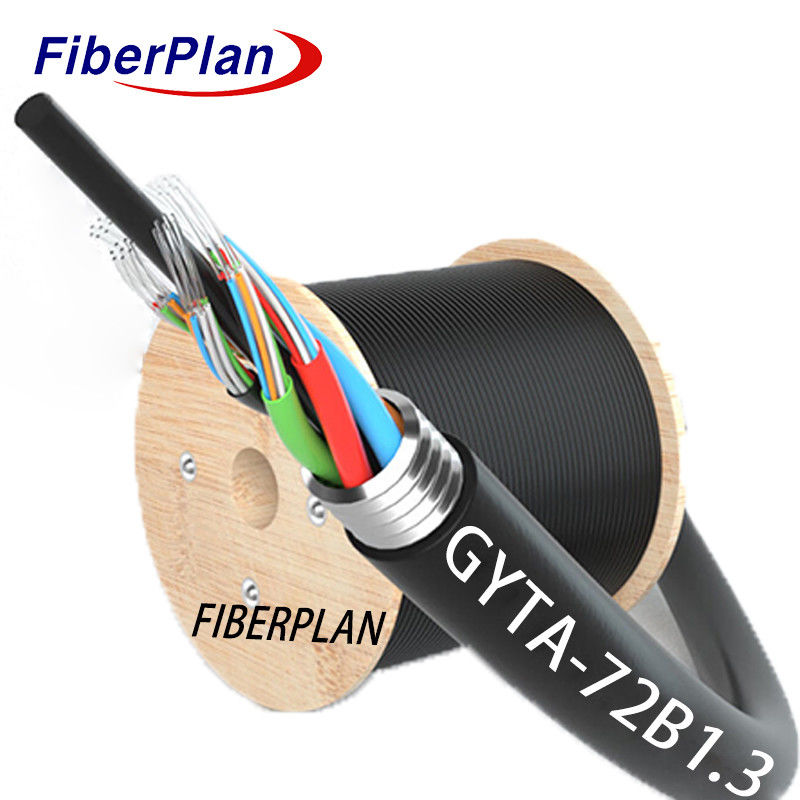

Buitentoevoer-aluminiumband-kabel, gebrandmerkt glasvezelkabel
Beschrijving
De kabel bevestigt de vezels in een stevige, waterbestendige losse buis van hoog modulus plastic, gevuld met
Een centrale stalen draad zorgt voor sterkte, omgeven door buizen en vulstoffen in een strakke cirkelvormige
Aluminiumtape versterkt deze kern tegen het binnendringen van water, omhuld door een PE-mantel voor algemene bescherming.
Toepassing
1 Aanpassing aan de distributie in het buitenleven: deze kabel is speciaal ontworpen voor buitenomgevingen.
instellingen, die een betrouwbare prestatie garanderen onder verschillende weersomstandigheden.
2 Veelzijdige installatie: De geschiktheid voor installaties in de lucht of voor het leggen van pijpleidingen biedt flexibiliteit in de toepassing van de installatie.
De Commissie heeft in de loop van het jaar een verslag uitgebracht over de resultaten van de evaluatie.
3 Communicatieflexibiliteit: Of het nu gaat om langeafstandscommunicatie of lokale netwerken, deze kabel vergemakkelijkt de communicatie tussen de verschillende delen van het netwerk.
- Het is goed.efficiënte gegevensoverdracht over verschillende afstanden, waardoor het aanpasbaar is voor verschillende communicatie-opstellingen.
Kenmerkend
* Buiten-gereed ontwerp: Deze kabel is ontworpen voor gebruik in de buitenlucht en is ontworpen om verschillende omgevingen te weerstaan
de omstandigheden waaronder een betrouwbare prestatie in buitenomgevingen wordt gewaarborgd.
* Veelzijdige installatiemogelijkheden: de compatibiliteit met luchtinstallaties en pijpleidingsmethoden
De Commissie heeft de Commissie verzocht om de nodige informatie te verstrekken.
* Versadigbaarheid van de communicatie: Of het nu gaat om langeafstandsoverdrachten of lokale netwerken, deze kabel is zeer geschikt voor de communicatie tussen de verschillende netwerken.
Het systeem is in staat om efficiënte gegevensoverdracht over verschillende afstanden mogelijk te maken, waardoor het geschikt is voor een breed scala van communicatie-
De Commissie is van mening dat de
Detail van de constructie van de kabel
| Aantal vezels | 2~144 kern | |||||||
| Vochtbarrière | Waterblokkeringssysteem | |||||||
| Centrale sterktelid | Materiaal | Stalen draad/FRP/FRP met PE-dekmantel | ||||||
| grootte | 1.5 mm~2.0 mm | |||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2 (buiten/binnen) | |||||||
| Buizenvullen | Buizenvulcompound | |||||||
| Verzorging | Materiaal | Aluminium/staal band | ||||||
| Buitenmantel | materiaal | PE,HDPE | ||||||
| diameter | 8.0±0.2 mm | |||||||
Kleur van de vezels
|
Aantal vezels 12 kernen per buis |
1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. Voor zwarte kleur is geen zwarte tracer nodig, in plaats daarvan wordt natuurkleur gebruikt. | ||||||
Kabel Mechanische kenmerken
| kern | Kabeldiameter | gewicht | |||||
| 2 tot 36 kernen | 10.0±0.4 mm | 90 ± 3 kg/km | |||||
| 39 kernen tot 72 kernen | 10.2±0,4 mm | 95 ± 3 kg/km | |||||
| 74 kernen tot 96 kernen | 12 ± 0,4 mm | 135 ± 3 kg/km | |||||
| 98 tot 120 kernen | 14 ± 0,4 mm | 145±3 kg/km | |||||
| 122 kernen tot 144 kernen | 16 ± 0,4 mm | 204 ± 3 kg/km | |||||
| Min. buigradius ((mm) | Langetermijn | 10D | |||||
| Min buigen Radius ((mm) |
Korte termijn | 20D | |||||
| Min toegestane Tensile sterkte ((N) |
Langetermijn | 600 | |||||
| Min toegestane Tensile sterkte ((N) |
Korte termijn | 1500 | |||||
| Verminkingsbelasting (N/100 mm) | Langetermijn | 300 | |||||
| Verminkingsbelasting (N/100 mm) | kortetermijn | 1000 | |||||
| Operatie temperatuur (°C) |
-40 ~ +75 | ||||||
| Installatie temperatuur ((°C) |
-15 ~ +60 | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2±0.4 | 9.2±0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4±0.8 | 10.4±0.8 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numeriek Aperture ((NA)) |
- Ik heb het niet. | - Ik heb het niet. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
