Openluchtvezel Optische Kabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYTS53 |

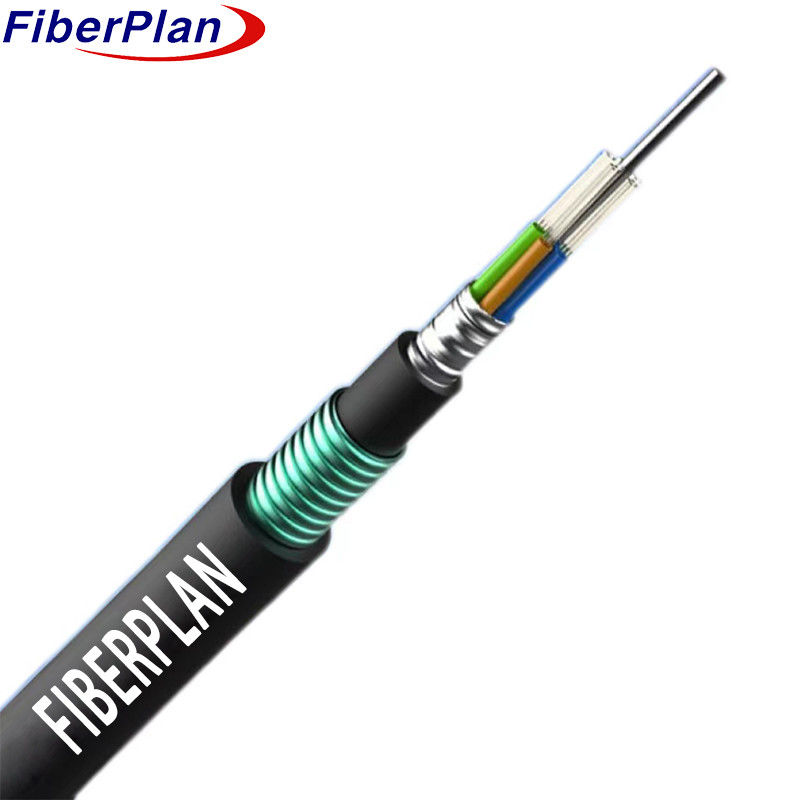

GYTA53 Buitenvezel-optische directe begraafkabel Aluminiumbandlaag losse buis
Beschrijving
De vezels zitten in plastic buizen gevuld met een waterbestendige verbinding.
een stalen draad, soms bedekt met polyethyleen (PE) voor kabels met een hoog vezelgehalte, fungeert als een metaalsterkte m-
Deze buizen omringen samen met de vulstoffen het sterkteelement en vormen een compacte, cirkelvormige kabelkern.
De kern wordt gevuld met de verbinding om het te beschermen tegen water, en dan bedekt met een dunne PE-inwendige behuizing.
Bij de toepassing van PSP (polyethyleentereftalaat) wordt de kabel afgewerkt met een PE-buitenste behuizing.
Toepassing
1 Geschikt voor gebruik buiten, ideaal voor verschillende omgevingsomstandigheden.
2 Veelzijdige compatibiliteit: geschikt voor installaties in de lucht, in kanalen en voor directe begraven installaties.
3 Ontworpen voor communicatie over lange afstanden en voor verbinding met lokale netwerken, met flexibiliteit voor diverse
communicatiebehoeften in buitenomgevingen.
Kenmerkend
1 Sterke mechanische en temperatuurprestaties: Toont robuustheid in mechanische sterkte en weerstand
De aanwezigheid van een verwarmingsinstallatie is een belangrijke voorwaarde voor de veiligheid van de installatie.
2 Hydrolysebestendige losse buis met hoge sterkte: bevat een duurzame losse buis die bestand is tegen hydrolyse,
het garanderen van lange termijn bescherming van ingesloten onderdelen.
3 Speciale buisvulcompound: maakt gebruik van een gespecialiseerde verbinding in de buis om cruciale bescherming te bieden aan
de vezels, waardoor hun duurzaamheid en prestaties worden verbeterd.
4 Vermorzingsweerstand en flexibiliteit: balans van vermorzingsweerstand met flexibiliteit, waardoor de kabel druk kan weerstaan
zonder afbreuk te doen aan de buigbaarheid en aanpassingsvermogen tijdens de installatie.
5 Waterdichte ontwerpmaatregelen: zorgt voor waterbestendigheid door middel van meerdere strategieën, waaronder:
6 Staaldraad Centrale sterkte lid: bevat een staaldraad als een centrale sterkte component om de cabine te versterken
Het is de structurele integriteit.
7 Vulling van losse buizen en 100% vulling van kabelkern: vult de losse buizen en kabelkern volledig met een vulcompound.
en om het binnendringen van water te voorkomen.
8 APL-vochtbarrière: bevat een APL-vochtbarrière (aluminium-polyethyleenlaminaat) om vocht te voorkomen
penetratie.
9 PSP Verbetering van de vochtdichtheid: PSP (polyethyleentereftalaat) wordt gebruikt voor extra vochtbestendigheid, rein-
Het vermogen van de kabel om water te weerstaan.
10 Waterblokkerend materiaal: maakt gebruik van een waterblokkerend materiaal om verdere bescherming tegen waterinfiltratie te garanderen,
De totale waterdichtheid van de kabel.
Detail van de constructie van de kabel
| Aantal vezels | 24-144 kern | |||||||
| Volledig touw | 4-0 | |||||||
| Vochtbarrière | Waterblokkeringssysteem | |||||||
| Centrale sterktelid | materiaal | Stalen draad/VFK | ||||||
| grootte | 1.4 mm | |||||||
| Buizenvullen | Buisvulcompound | |||||||
| Inwendige omhulsel | materiaal | PE/HDPE | ||||||
| diameter | 2.0 mm | |||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2 (buiten/binnen) | |||||||
| met een breedte van niet meer dan 15 mm | materiaal | Aluminiumband | ||||||
| met een breedte van niet meer dan 15 mm | materiaal | met een breedte van niet meer dan 15 mm | ||||||
| Buitenmantel | materiaal | PE/HDPE | ||||||
| diameter | 1.7±0,2 mm | |||||||
Kleur van de vezels
| Aantal vezels8 kernenper buis | 1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. | ||||||
Kabel Mechanische kenmerken
| kern | Kabeldiameter | gewicht | |||||
| 24 kern tot 42 kern | 14.0±0.2 mm | 150 ± 5 kg/km | |||||
| 48 kern | 14.0±0.2 mm | 200 ± 5 kg/km | |||||
| 60 kern | 14.0±0.2 mm | 205±5 kg/km | |||||
| 72 kernen | 15.5±0,3 mm | 210±5 kg/km | |||||
| 96 kernen | 17.1±0,3 mm | 270 ± 5 kg/km | |||||
| 144 kernen | 20.3±0.3 mm | 310±5 kg/km | |||||
| Min. buigradius ((mm) | Langetermijn | 10D | |||||
| Min. buigradius ((mm) | Korte termijn | 20D | |||||
| Min toegestane treksterkte ((N) | Langetermijn | 3000 | |||||
| Min toegestane treksterkte ((N) | Korte termijn | 4000 | |||||
| Min. Toegestane verpletteringsbelasting (N/100 mm) | Langetermijn | 1000 | |||||
| Min. Toegestane verpletteringsbelasting (N/100 mm) | kortetermijn | 3000 | |||||
| Operatietemperatuur (°C) | -40 ~ +70 | ||||||
| Installatietemperatuur ((°C) | -15 ~ +60 | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2+/-0.4 | 9.2+/-0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4+/-0.8 | 10.4+/-0.8 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numeriek Aperture ((NA)) |
- Ik heb het niet. | - Ik heb het niet. | 0.200+/ -Nee.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
