| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYXTS |

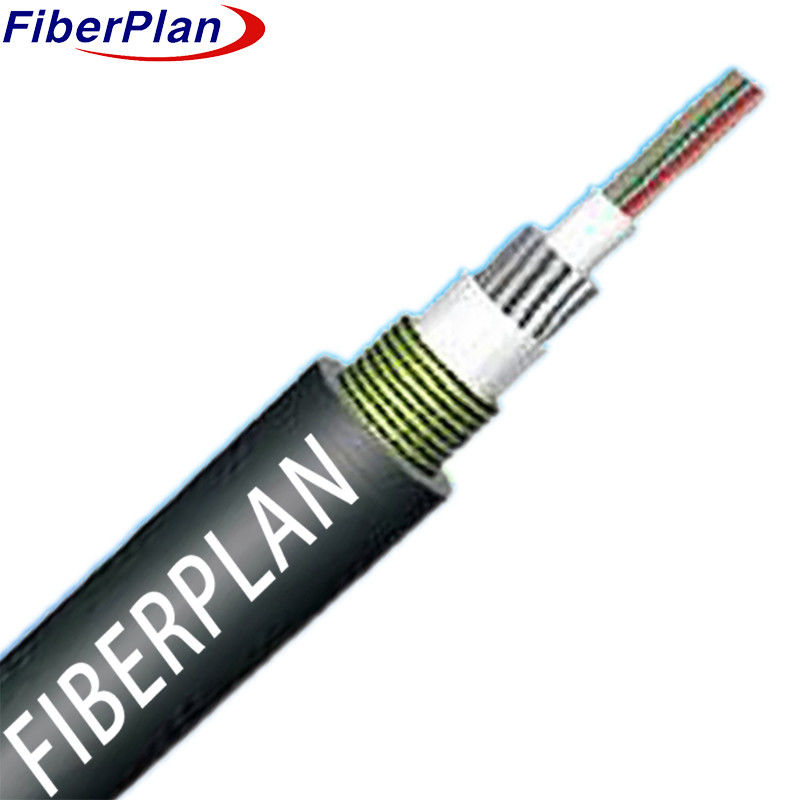

GYXTS Buitenaardse gepantserde buitenkabel met glasvezel
Beschrijving
Het ontwerp van de kabel bevat optische vezels in flexibele plastic buizen gevuld met een waterdichte verbinding.
Om de bescherming te vergroten, zijn deze buizen afgeschermd met waterdichte glazen garens en in gegolfde
Bovendien is de kabel voorzien van scheurkabels voor toegankelijkheid en wordt deze verder versterkt door een duurzame ex-
bovenste laag HDPE (High-Density Polyethylene) voor een grotere sterkte en veerkracht.
Toepassing
1 Aanpasbaarheid voor buiten: Speciaal ontworpen voor distributie in de buitenlucht, waardoor betrouwbare prestaties worden gewaarborgd in duikgebieden.
- Het is een gevaarlijke weersomstandigheden
2 Veelzijdige installatie: geschikt voor zowel lucht- als pijpleidingsmethoden, waardoor flexibiliteit wordt geboden voor verschillende installaties.
vertragingsscenarios.
3 Versatiliteit van de communicatie: in staat om zowel communicatie op lange afstand als lokale netwerken te ondersteunen
De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie.
Kenmerkend
1 Mechanische en temperatuur betrouwbaarheid: Consistente prestaties bij temperatuurvariaties en mechanische
de stressniveaus, waarbij de betrouwbaarheid wordt gewaarborgd.
2 Hydrolysebestendige hoogsterktebuis: biedt duurzame sterkte en is bestand tegen hydrolyse voor langdurig gebruik
in vochtige omstandigheden.
3 Critische vezelbescherming: een gespecialiseerde buisvulling verbinding beschermt effectief ingesloten vezels, waardoor
essentiële bescherming.
4 Krakweerstand en flexibiliteit: zorgt voor een evenwicht tussen drukweerstand en flexibiliteit en zorgt voor een veelzijdige installatie.
5 UV-bescherming met PE-slijm: behoudt de integriteit van de kabel door de PE tegen ultraviolette straling te beschermen
Schil.
6 Alomvattend invullingsontwerp: zorgt voor een grondige milieubescherming in de hele kabel,
via vulverbindingen in zowel de losse buis als de complete kabelkern.
Structurele details
| Vezelgetal | 6-24C | ||||||
| losse buis | Materiaal | PBT | Kleur | wit | |||
| Diameter | 2.9±0,04 mm (6-12C) | Dikte | 0.4±0,03 mm (6-12C) | ||||
| 3.5±0,04 mm (24C) | 0.5±0,04 mm (24C) | ||||||
| Garens | Materiaal | met een gewicht van niet meer dan 50 g/m2 | Qty | 20 strengen | |||
| Splitsingskabels | Qty | (1110*2) *2 | Kleur | Wit | |||
| Armour | Materiaal | met een breedte van niet meer dan 15 mm | Diameter | 0.21*20 mm | |||
| Buitenslijm | Materiaal | HDPE | Kleur | Zwart | |||
| Diameter | 7.4±0,1 mm (6-12C) | Dikte | 1.1±1.4 mm (6-12C) | ||||
| 8.5±0,2 mm (24C) | 1.4±0,1 mm (24C) | ||||||
| Nettogewicht | 48 ± 5 kg/km | ||||||
Mechanische en milieuprestaties
| Treksterkte | Max, ik ben er klaar voor. | 2000N | |||||
| Verminderingsbelasting | Max, ik ben er klaar voor. | 2000N/100mm | |||||
| Buigradius | Dynamisch | 20D | |||||
| Static | 10D | ||||||
| Bergingstemperatuur | -50°C+70°C | ||||||
| Werktemperatuur | -40°C+70°C | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652D | MM 50/125 | MM 62,5/125 | |||
| Voorwaarde | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Afzwakking | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125 ± 0.4 | 125 ±0.4 | 125 ±0.4 | |||
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter van de coating | Ik heb het gedaan. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
