Openluchtvezel Optische Kabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GJFJH |

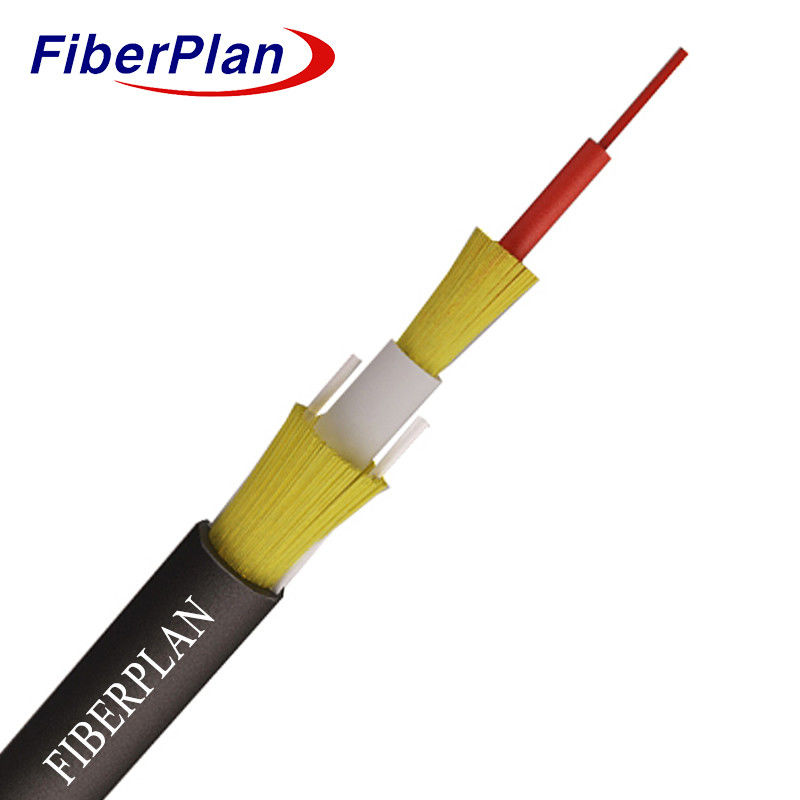

Unitube glasvezel kabel PTO met vlamvertragende jas hoge sterkte
Garens van Kevlar
Beschrijving
* De PTO-kabel (Point-to-Point Optical) is geschikt voor zowel binnen als buiten gebruik
* Voldoen aan de telecommunicatiestandaarden van France Telecom.
Toepassing
* Veelzijdig voor binnen- en buitengebruik Plain Old Telephone (POT) Distributie: Geschikt voor zowel binnen als buitengebruik
In de eerste plaats heeft de Commissie in het kader van haar programma's voor de ontwikkeling van de interne markt een aantal initiatieven genomen om te helpen bij de ontwikkeling van de interne markt.
* Constructie haalbaarheid zonder stroomonderbreking: Installatie mogelijk zonder stroomonderbreking,
de ononderbroken werking tijdens de inzet te waarborgen.
* Gebruikersvriendelijk ontwerp voor een gemakkelijke installatie en bediening: ontworpen voor een gemakkelijke installatie,
de gebruikersvriendelijke ervaring te garanderen.
Kenmerken
* High-Strength Kevlar Yarn Member: lichtgewicht maar duurzaam, waardoor de sterkte en veerkracht worden verbeterd.
*High-Integrated Fiber Ribbon Design: faciliteert efficiënte integratie van vezels, waardoor de prestaties worden geoptimaliseerd.
*Vlamwerende jas: zorgt voor veiligheid door gebruik te maken van een jasmateriaal met vlamwerende eigenschappen.
*FRP-component (vezelversterkt kunststof): Verbetert de structurele sterkte en veerkracht van de kabel.
Detail van de constructie van de kabel
| Materiaal | Dikte (mm) | OD ((mm) | ||||||||||
| Strakke buffer | 0.9 simplex G657A1 dicht gebufferd LSZH wit | 0.3±0.03 | 0.9±0.05 | |||||||||
| Inwendige omhulsel | LSZH | DW9023N-HT06 wit D9113 | 0.6±0.01 | 3.0±0.1 | ||||||||
| garens van de soort gebruikt bij de vervaardiging van kleding | DuPont 800D*7 stuks | / | / | |||||||||
| Buitenmantel | PE | PEA1 | 1.35±0.1 | 6.5±0.1 | ||||||||
| Ripcord | (1110*3) * 2 stuks rood | / | / | |||||||||
| FRP | Ø1,0*2 stuks | / | 1.0 | |||||||||
| garens van de soort gebruikt bij de vervaardiging van kleding | DuPont 800D*22 stuks | / | / | |||||||||
Mechanische en karakteristieke kenmerken van kabels
| Treksterkte | Langetermijn | 200 N | |||||
| Korte termijn (n) | 400 N | ||||||
| Verminderingsbelasting | Langetermijn (N/100 mm) | 500N/100mm | |||||
| Korte termijn (N/100 mm) | 1000N/100mm | ||||||
| Buigradius | Dynamisch (mm) | 20D | |||||
| Static (mm) | 10D | ||||||
| Temperatuur | -20°C+70°C | ||||||
| Sterktelid | Kevlar | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2±0.3 | 9.2±0.3 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4±0.6 | 10.4±0.6 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numerieke opening ((NA)) | - Ik heb het niet. | - Ik heb het niet. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50±0.9 | 62.5±2.5 | 50±1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242±6 | 242±6 | 242±6 | 242±6 | 242±6 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
