Openluchtvezel Optische Kabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYTS |
Betrouwbare multi-tube glasvezelkabel voor ruwe omgevingen GYTS
Beschrijving
De kabel beschermt zowel enkelmodus- als meermodusvezels in een robuuste, waterdichte losse buis
De versterking wordt geleverd door een stalen draad, met een polyethyleencoating voor een hogere
De kabel is nauwgezet in een compacte kern met buizen en vulstoffen geplaatst en krijgt een extra
Een omvattende PE-mantel beschermt de gehele kern en garandeert bovenste kwaliteit
betrouwbaarheid en bescherming tegen externe elementen.
Toepassing
1 Buitenaardse veerkracht: Speciaal ontworpen voor gebruik in de buitenlucht, waardoor betrouwbare prestaties worden gewaarborgd in diverse en zeer uiteenlopende omstandigheden.
uitdagende weersomstandigheden buiten.
2 Veelzijdige installatie: flexibele inzetmogelijkheden voor installaties in de lucht of in pijpleidingen, met verschillende mogelijkheden
installatiebehoeften met aanpasbare oplossingen.
3 Communicatie aanpasbaarheid: Ondersteunt naadloze gegevensoverdracht voor zowel langeafstands- als lokale transmissie
gebiedsnetwerken, die verschillende communicatieconfiguraties op verschillende afstanden kunnen bevatten.
Kenmerkend
1 Aanpasbare prestaties: zorgt voor een consistente werking bij uiteenlopende temperaturen en mechanische spanningen,
de betrouwbaarheid in verschillende omgevingen te garanderen.
2 Robuuste constructie: Hydrolysebestendige, hoge sterkte losse buizen zorgen voor duurzaamheid, zelfs in vochtige omstandigheden.
3 Vezelbescherming: Speciale verbindingen in buizen beschermen de ingesloten vezels tegen mogelijke schade.
4 Sterkte- en flexibiliteitsbalans: evenwicht tussen vermorzingsvastheid, flexibiliteit en UV-bescherming door de PE-mantel,
het garanderen van duurzaamheid tegen externe druk.
5 waterdicht ontwerp: maakt gebruik van maatregelen zoals een stalen draad centrale sterkte lid, vullen verbindingen in buizen
en kabelkern, en een PSP-laag, die de waterdichte integriteit behoudt en de vochtbestendigheid verbetert.

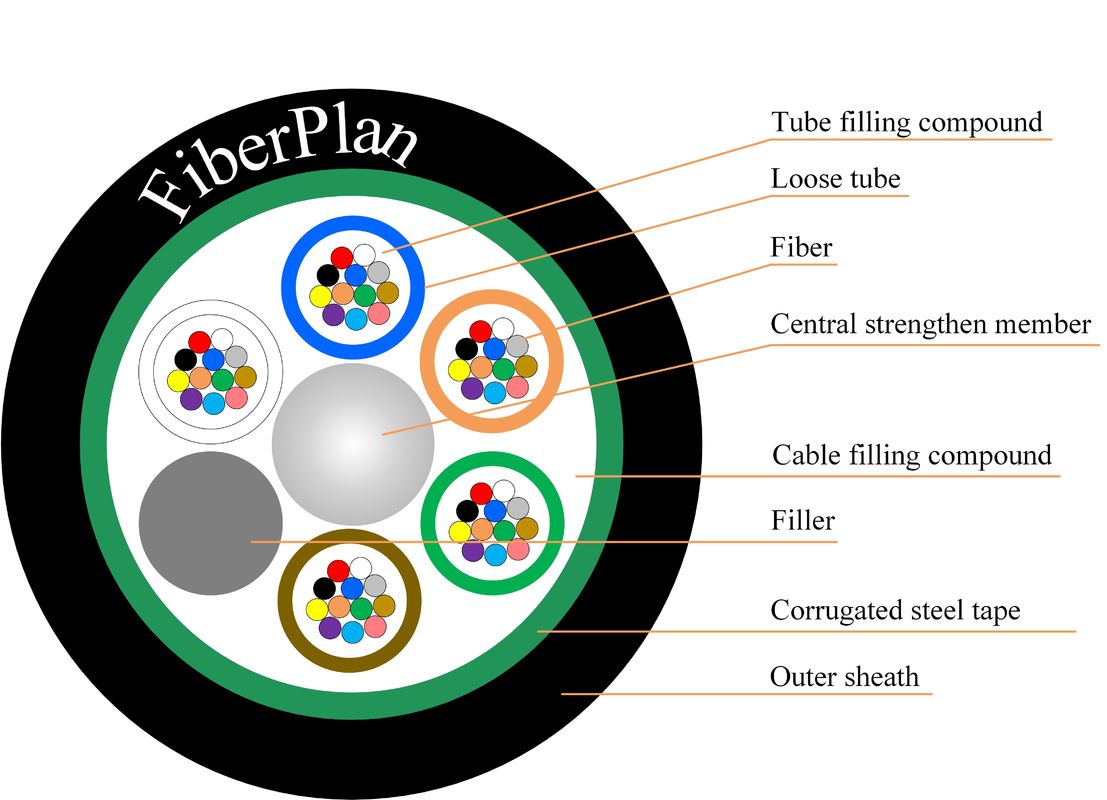

Detail van de constructie van de kabel
| Aantal vezels | 2~144 kern | |||||||
| Vochtbarrière | Waterblokkeringssysteem | |||||||
| Centrale sterktelid | Materiaal | Stalen draad/FRP/FRP met PE-dekmantel | ||||||
| grootte | 1.5 mm~2.0 mm | |||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2 (buiten/binnen) | |||||||
| Buizenvullen | Buisvulcompound | |||||||
| Verzorging | Materiaal | met een breedte van niet meer dan 15 mm | ||||||
| Buitenmantel | materiaal | PE,HDPE | ||||||
| diameter | 9.0±0.1 mm | |||||||
Kleur van de vezels
|
Aantal glasvezelcores perbuis |
1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. | ||||||
Kabel Mechanische kenmerken
| kern | Kabeldiameter | gewicht | |||||
| 2 tot 60 kernen | 10.0±0.2 mm | 115 ± 2 kg/km | |||||
| 72 kernen | 10.4±0,2 mm | 120 ± 2 kg/km | |||||
| 96 kernen | 12.4±0,3 mm | 180 ± 3 kg/km | |||||
| 144 kernen | 14.4 ± 0,4 mm | 245 ± 4 kg/km | |||||
| Min. buigradius ((mm) | Langetermijn | 10D | |||||
| Min buigen Radius ((mm) |
Korte termijn | 20D | |||||
| Min toegestane Tensile sterkte ((N) |
Langetermijn | 600 | |||||
| Min toegestane Tensile sterkte ((N) |
Korte termijn | 1500 | |||||
| Verminkingsbelasting (N/100 mm) | Langetermijn | 300 | |||||
| Verminkingsbelasting (N/100 mm) | kortetermijn | 1000 | |||||
| Operatie temperatuur (°C) |
-40 ~ +70 | ||||||
| Installatie temperatuur ((°C) |
-20 ~ +60 | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2±0.2 | 9.2±0.2 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4±0.6 | 10.4±0.6 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numerieke opening ((NA)) | - Ik heb het niet. | - Ik heb het niet. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
