Openluchtvezel Optische Kabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYTS53 |

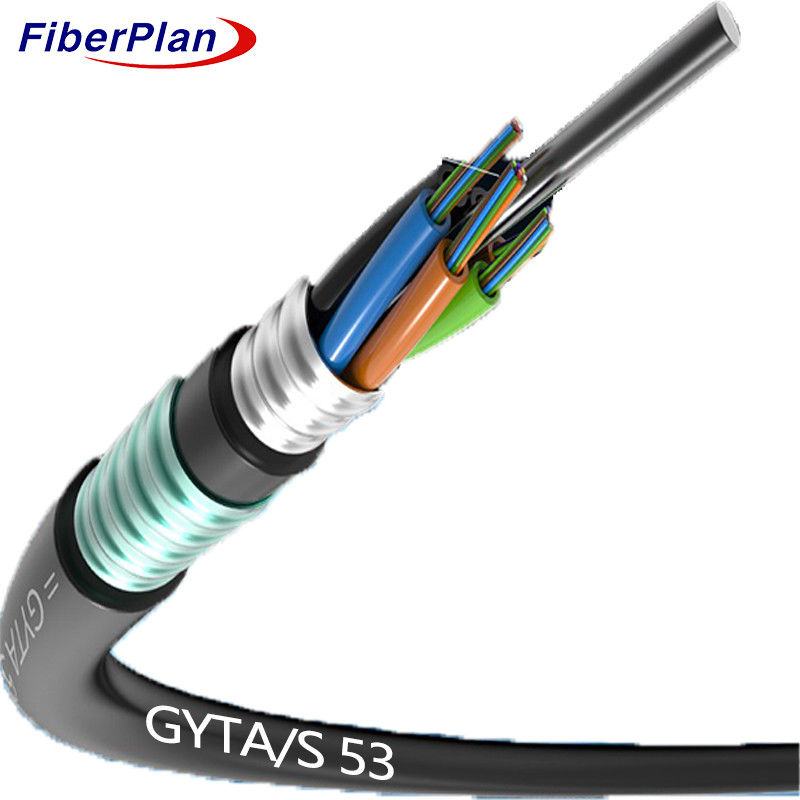

Betrouwbare glasvezelkabel voor communicatie over lange afstand en lokale netwerken
Beschrijving
De vezels worden geplaatst in hoge sterkte plastic buizen gevuld met een waterbestendige verbinding.
In het midden van de kern bevindt zich een stalen draad, mogelijk bekleed met polyethyleen voor kabels met een hoger vezelgehalte, met als doel de verdeling van de vezels tussen de twee kabels te vergemakkelijken.
Deze buizen en vulstoffen omringen het sterkteelement en vormen een compact,
De kern van de kabel is omringd met een beschermende verbinding en is tegen water beschermd.
Na het aanbrengen van PSP (polyethyleentereftalaat) wordt de kabel afgewerkt met een PE-buitenlaag
Schil.
Toepassing
* Geschikt voor gebruik buiten: ontworpen om verschillende omgevingsomstandigheden te weerstaan, ideaal voor gebruik buiten.
* Veelzijdige compatibiliteit: Geschikt voor installaties in de lucht, in kanalen en in directe begraafplaatsen, met aanpasbare inzetopties.
* Aanpasbaarheid van de communicatie: geschikt voor zowel communicatie over lange afstanden als verbinding met lokale netwerken,
aanpassing aan de uiteenlopende communicatiebehoeften in buitenomgevingen.
Kenmerkend
1 Sterke mechanische en temperatuurprestaties: zorgt voor een robuuste sterkte en veerkracht bij verschillende temperaturen,
een betrouwbare werking te garanderen.
2 Hydrolysebestendige hoge sterkte losse buis: biedt duurzaamheid door onderdelen te beschermen tegen
hydrolyse schade.
3 Speciale buisvulcompound: Verbetert de duurzaamheid en prestaties van vezels door middel van een gespecialiseerde verbinding.
4 Krakweerstand en flexibiliteit: zorgt voor een evenwicht tussen drukweerstand en aanpassingsvermogen tijdens de installatie
5 Waterdichte ontwerpmaatregelen:
* Stalen draad Centrale sterkte lid
* Volledig vullen van buizen en kabelkern
* APL Vochtbarrière
* PSP voor vochtbestendigheid
* Waterdicht materiaal
Detail van de constructie van de kabel
| Aantal vezels | 12 tot en met 144 kern | |||||||
| Volledig touw | 4-0 | |||||||
| Vochtbarrière | Waterblokkeringssysteem | |||||||
| Centrale sterktelid | materiaal | Stalen draad/VFK | ||||||
| grootte | 1.2 mm | |||||||
| Buizenvullen | Buisvulcompound | |||||||
| Inwendige omhulsel | materiaal | PE/HDPE | ||||||
| diameter | 2.0 mm | |||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2 (buiten/binnen) | |||||||
| met een breedte van niet meer dan 15 mm | materiaal | Aluminiumband | ||||||
| met een breedte van niet meer dan 15 mm | materiaal | met een breedte van niet meer dan 15 mm | ||||||
| Buitenmantel | materiaal | PE/HDPE | ||||||
| diameter | 1.7±0,2 mm | |||||||
Kleur van de vezels
| Aantal vezels8 kernenper buis | 1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. | ||||||
Kabel Mechanische kenmerken
| kern | Kabeldiameter | gewicht | |||||
| 24 kern tot 42 kern | 14.0±0.2 mm | 150 ± 2 kg/km | |||||
| 48 kern | 14.0±0.2 mm | 200 ± 2 kg/km | |||||
| 60 kern | 14.0±0.2 mm | 205 ± 2 kg/km | |||||
| 72 kernen | 15.5±0,2 mm | 210±5 kg/km | |||||
| 96 kernen | 17.1±0,2 mm | 270 ± 5 kg/km | |||||
| 144 kernen | 20.3±0,2 mm | 310±5 kg/km | |||||
| Min. buigradius ((mm) | Langetermijn | 10D | |||||
| Min. buigradius ((mm) | Korte termijn | 20D | |||||
| Min toegestane treksterkte ((N) | Langetermijn | 3000 | |||||
| Min toegestane treksterkte ((N) | Korte termijn | 4000 | |||||
| Min. Toegestane verpletteringsbelasting (N/100 mm) | Langetermijn | 1000 | |||||
| Min. Toegestane verpletteringsbelasting (N/100 mm) | kortetermijn | 3000 | |||||
| Operatietemperatuur (°C) | -40 ~ +70 | ||||||
| Installatietemperatuur ((°C) | -15 ~ +60 | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2±0.4 | 9.2±0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4±0.8 | 10.4±0.8 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numeriek Aperture ((NA)) |
- Ik heb het niet. | - Ik heb het niet. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
