Openluchtvezel Optische Kabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYTS |

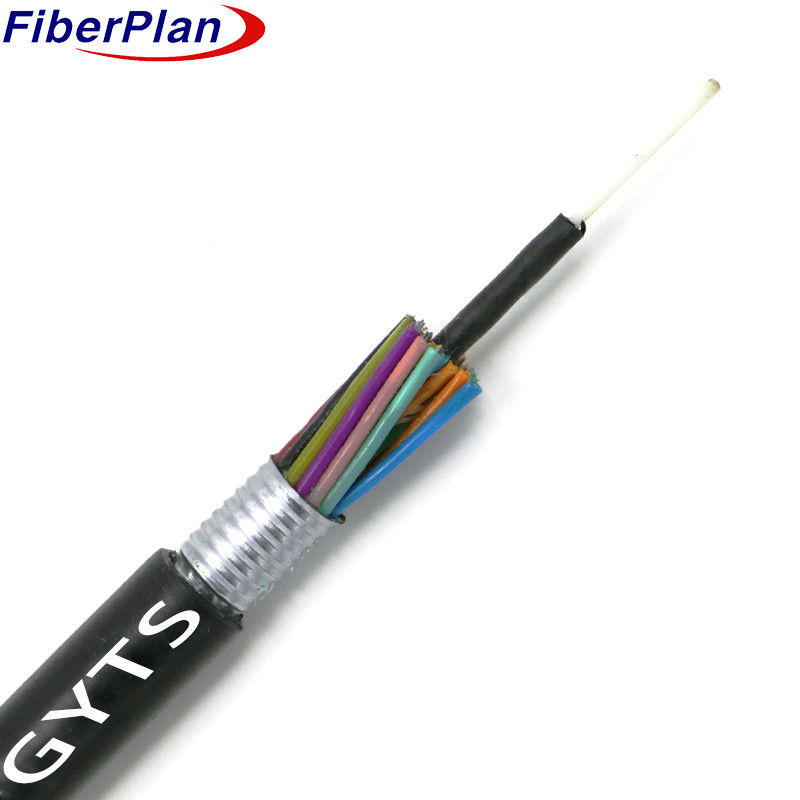

Betrouwbare multi-tube gepantserde glasvezelkabel GYTS
Beschrijving
De kabel beschermt zowel enkelmodus- als meermodusvezels in een stevige, waterbestendige losse buis van
Bovendien wordt de opstelling versterkt door een met polyethyleen beklede stalen draad.
Deze opstelling, die nauw in een compacte kern past, naast buizen en vulstoffen, krijgt extra bescherming tegen een
Tot slot is de gehele kern afgeschermd door een omvattende PE-schaal, die de hoogste betrouwbaarheid en de hoogste kwaliteit van het systeem garandeert.
Bescherming tegen externe elementen.
Toepassing
1 Buitenaardse veerkracht: geschikt voor gebruik in het buitenleven, waardoor betrouwbare prestaties worden gewaarborgd in verschillende uitdagende omstandigheden.
buitenweer.
2 Veelzijdige installatie: biedt flexibiliteit in de inzetopties, geschikt voor installaties in de lucht of in pijpleidingen,
De installatie van de nieuwe installatie is in de eerste plaats afhankelijk van de verschillende installatievereisten.
3 Communicatie aanpasbaarheid: Ondersteunt naadloze gegevensoverdracht voor zowel langeafstands- als lokale transmissie
gebiedsnetwerken, die verschillende communicatieconfiguraties op verschillende afstanden kunnen bevatten.
Kenmerkend
1 Aanpasbare prestaties: zorgt voor een consistente werking bij verschillende temperaturen en mechanische spanningen,
de betrouwbaarheid in verschillende omgevingen te waarborgen.
2 Robuuste constructie: hydrolysebestendige losse buizen met hoge sterkte garanderen duurzaamheid, zelfs in vochtige omstandigheden
de voorwaarden.
3 Vezelbescherming: Speciale verbindingen in de buizen beschermen de ingesloten vezels effectief tegen potentiële
Schade.
4 Sterkte- en flexibiliteitsbalans: evenwicht tussen vermorzingsvastheid, flexibiliteit en UV-bescherming door de PE-mantel,
het garanderen van duurzaamheid tegen externe druk.
5 waterdicht ontwerp: maakt gebruik van maatregelen zoals een staaldraad centrale sterkte lid, vullen verbindingen binnen
de tubes en de kabelkern, en een PSP-laag, waardoor de waterdichte integriteit wordt gehandhaafd en de vochtbestendigheid wordt verbeterd.
Detail van de constructie van de kabel
| Aantal vezels | 2~144 kern | |||||||
| Vochtbarrière | Waterblokkeringssysteem | |||||||
| Centrale sterktelid | Materiaal | Stalen draad/FRP/FRP met PE-dekmantel | ||||||
| grootte | 1.5 mm~2.0 mm | |||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2 (buiten/binnen) | |||||||
| Buizenvullen | Buisvulcompound | |||||||
| Verzorging | Materiaal | met een breedte van niet meer dan 15 mm | ||||||
| Buitenmantel | materiaal | PE,HDPE | ||||||
| diameter | 8.0±0.2 mm | |||||||
Kleur van de vezels
|
Aantal vezels 8 kernenperbuis |
1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. | ||||||
Kabel Mechanische eigenschappen
| kern | Kabeldiameter | gewicht | |||||
| 2 tot 60 kernen | 8.0±0.2 mm | 115 ± 2 kg/km | |||||
| 72 kernen | 10.4±0,2 mm | 120±4 kg/km | |||||
| 96 kernen | 12.4±0,3 mm | 180 ± 5 kg/km | |||||
| 144 kernen | 14.4 ± 0,4 mm | 245 ± 5 kg/km | |||||
| Min. buigradius ((mm) | Langetermijn | 10D | |||||
| Min buigen Radius ((mm) |
Korte termijn | 20D | |||||
| Min toegestane Tensile sterkte ((N) |
Langetermijn | 600 | |||||
| Min toegestane Tensile sterkte ((N) |
Korte termijn | 1500 | |||||
| Verminkingsbelasting (N/100 mm) | Langetermijn | 300 | |||||
| Verminkingsbelasting (N/100 mm) | kortetermijn | 1000 | |||||
| Operatie temperatuur (°C) |
-40 ~ +70 | ||||||
| Installatie temperatuur ((°C) |
-20 ~ +60 | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2±0.2 | 9.2±0.2 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4±0.6 | 10.4±0.6 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numerieke opening ((NA)) | - Ik heb het niet. | - Ik heb het niet. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
