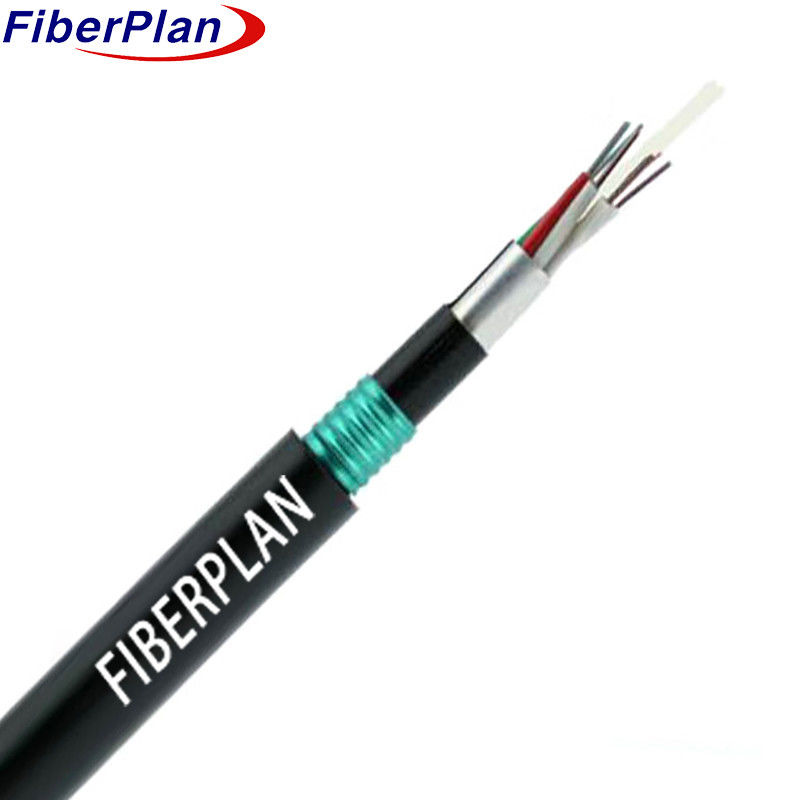

Buitenaardse pantserkabel met hoge modulus Plastic losse buis GYFTA53
Beschrijving
De 250 μm vezels zijn ondergebracht in een losse buis van hoog modulus van kunststof, gevuld met een waterbestendige verbinding.
Een niet-metalen FRP-kern fungeert als het centrale sterkte-element, om hetwelk de buizen en vulstoffen worden geplaatst
Een APL-laag beschermt de kern tegen water, gevolgd door een dunne PE-laag
Kevlar garen verbetert de treksterkte, bedekt met een PSP-laag en afgewerkt met een PE-buitenlaag
Schil.
Toepassing
1 Ideaal voor gebruik in de open lucht, inclusief directe begraven installaties.
2 Geschikt voor trunk-energiesystemen.
3 Ontworpen voor toegang en lokale netwerken in gebieden met hoge elektromagnetische interferentie.
Kenmerkend
1 Uitstekende mechanische en temperatuurbestendigheid.
2 Een gespecialiseerde buisvulling zorgt voor vitale vezelbescherming.
3 Weegschaal verplettert de weerstand met flexibiliteit.
4 PSP-laag verbetert de vochtbestendigheid voor extra duurzaamheid.
Structurele details
| NO. van vezels |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| Aantal buizen |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| vezels per buis |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| Vollerstaaf |
5 |
4 |
2 |
2 |
0 |
0 |
0 |
Loze buisdiameter
(± 0,1 mm) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
Inwendige diameter van de omhulsel
(± 0,2 mm) |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
9.2 |
11.8 |
Buitendeurs
(± 0,5 mm) |
12.2 |
12.2 |
12.2 |
12.2 |
12.2 |
13.8 |
16.5 |
Dikte van de diameter
(± 0,1 mm) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| losse buis |
Materiaal |
PBT |
Kleur |
Standaard spectrum |
| Fillerstaaf |
Materiaal |
PP |
Kleur |
Zwart |
| Buisvulling |
Materiaal |
Vullingsmengsel |
| Centrale sterktelid |
Materiaal |
FRP |
Diameter |
2.0 mm |
| Waterblokkeringssysteem |
Materiaal |
Waterdichte tape / vulgel |
| Rip cord |
Qty |
2 stuks |
Kleur |
Wit |
| Inwendige omhulsel |
Materiaal |
PE |
Kleur |
Zwart |
| Armour |
Materiaal |
met een breedte van niet meer dan 15 mm |
| Buitenmantel |
Materiaal |
PE |
Kleur |
Zwart |
Mechanische en milieuprestaties
| Treksterkte |
Langetermijn |
1000N |
| Korte termijn (n) |
3000N |
| Verminderingsbelasting |
Langetermijn |
3000N/100mm |
| Korte termijn |
1000N/100mm |
| Buigradius |
Dynamisch |
20D |
| Static |
10D |
| Installatietemperatuur |
-10°C+60°C |
| Bergingstemperatuur |
-40°C+70°C |
Eigenschappen van de vezels
| Fibre-type |
Eenheid |
SM G652D |
MM 50/125 |
MM 62,5/125 |
| Voorwaarde |
mm |
1310/1550 |
850/1300 |
850/1300 |
| Afzwakking |
dB/km |
≤ 0,35/0.20 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Diameter van de bekleding |
Ik heb het gedaan. |
125 ± 0.3 |
125 ± 0.3 |
125 ± 0.3 |
| Niet-circulaire bekleding |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diameter van de coating |
Ik heb het gedaan. |
242 ± 3 |
242 ± 3 |
242 ± 3 |
