Openluchtvezel Optische Kabel
>
|
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | ADSS |

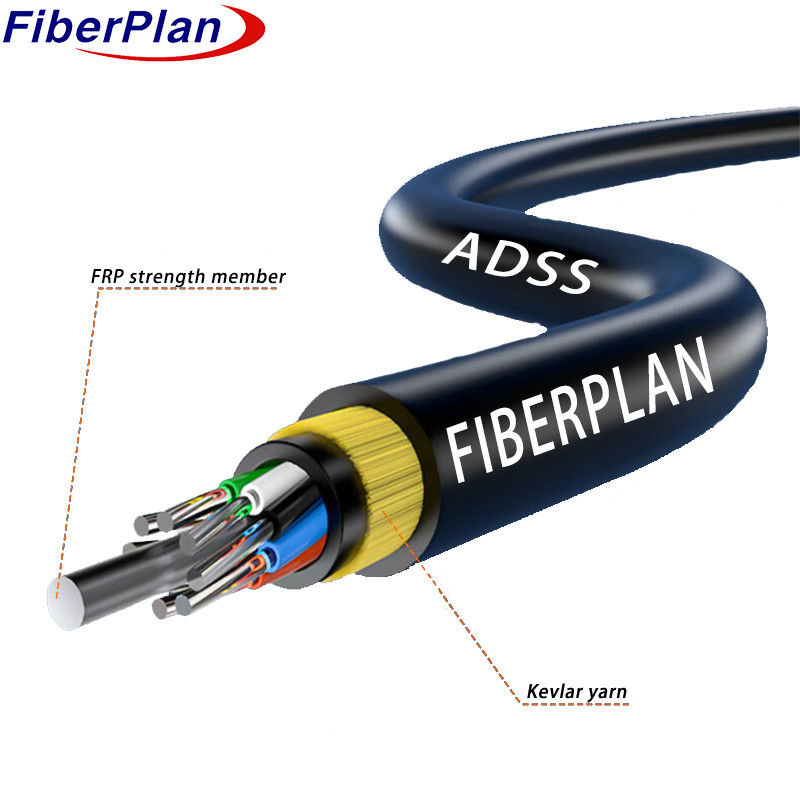

Doppelschede Kevlar garen versterkt ADSS-vezeloptisch kabel
Beschrijving
De ADSS-kabel (All-Dielectric Self-Supporting) bestaat uit losse buisstrengen.
Deze buizen, samen met de vulstoffen, zijn vastgebonden aan een waterbestendige verbinding.
rond een niet-metalen centrale sterkte element gemaakt van FRP (vezelversterkt kunststof), waardoor een compacte
De kern is gevuld met een vulstof en bedekt met een dunne polyethyleen (PE) binnenkant
Vervolgens wordt een strenge laag aramidgarens over de binnenste schede aangebracht ter versterking.
Ten slotte wordt de kabel aangevuld met een polyethyleen (PE) of anti-tracking (AT) buitenmantel.
Toepassing
1 Het ontwerp van ADSS-kabels houdt rekening met de real-time omstandigheden van luchtlijnen.
2 PE-buitenste behuizing wordt gebruikt voor elektriciteitsleidingen onder 110 kV, terwijl AT-buitenste behuizing wordt gebruikt voor 110 kV en
boven.
3 Het specifieke ontwerp van de hoeveelheid aramide en het strooiproces is geschikt voor de verschillende spanbehoeften.
Kenmerken
1 Toestemt installatie zonder stroomonderbreking.
2 Lichtgewicht en met een kleine diameter, waardoor de belasting door ijs, wind, toren en backprop wordt verminderd.
3 Ontworpen voor een levensduur van 30 jaar.
4 Toont een sterke treksterkte en temperatuurbestendigheid voor betrouwbare prestaties.
Detail van de constructie van de kabel
| Aantal vezels | 24-144 kern | |||||||
| Volledig touw | 2.0 mm | |||||||
| Vochtbarrière | Waterblokkeringssysteem | |||||||
| Centrale sterktelid | materiaal | FRP/FRP met PE | ||||||
| grootte | 2.1 mm | |||||||
| Buizenvullen | Buisvulcompound | |||||||
| vulmiddel | PP-buis/PVC-buis | |||||||
| Inwendige omhulsel | materiaal | PE | ||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2mm (buiten/binnen) | |||||||
| Buitenmantel | materiaal | PE/HDPE | ||||||
| diameter | 11±0,2 mm | |||||||
Kleur van de vezels
|
Aantal vezels 8 kernen per buis |
1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. | ||||||
Kabel Mechanische kenmerken
| kern | Kabeldiameter | Gewicht | |||||
| 2 kern tot 60 kern | 12 ± 0,2 mm | 140 ± 3 kg/km | |||||
| 72 kern | met een breedte van niet meer dan 30 mm | 190 ± 3 kg/km | |||||
| 96 kern | 14.5±0,2 mm | 220 ± 3 kg/km | |||||
| 144 kern | 16.5±0,2 mm | 240 ± 3 kg/km | |||||
| Rec.daagse maximale werkspanning | 88 kN | ||||||
| Max. toelaatbare werkspanning | 32.7KN | ||||||
| Elasticiteitsmodule | 37KN/mm2 | ||||||
| Min. buigradius ((mm) | Operatie | 240 mm | |||||
| Installatie | 390 mm | ||||||
| Extra belasting | Extra belasting 0,5% ~ 0,7% | ||||||
| IJs | 5 mm | ||||||
| Windsnelheid | 35 m/s | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2±0.4 | 9.2±0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4±0.8 | 10.4±0.8 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numeriek Aperture ((NA)) |
- Ik heb het niet. | - Ik heb het niet. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
