| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYXTC8Y |

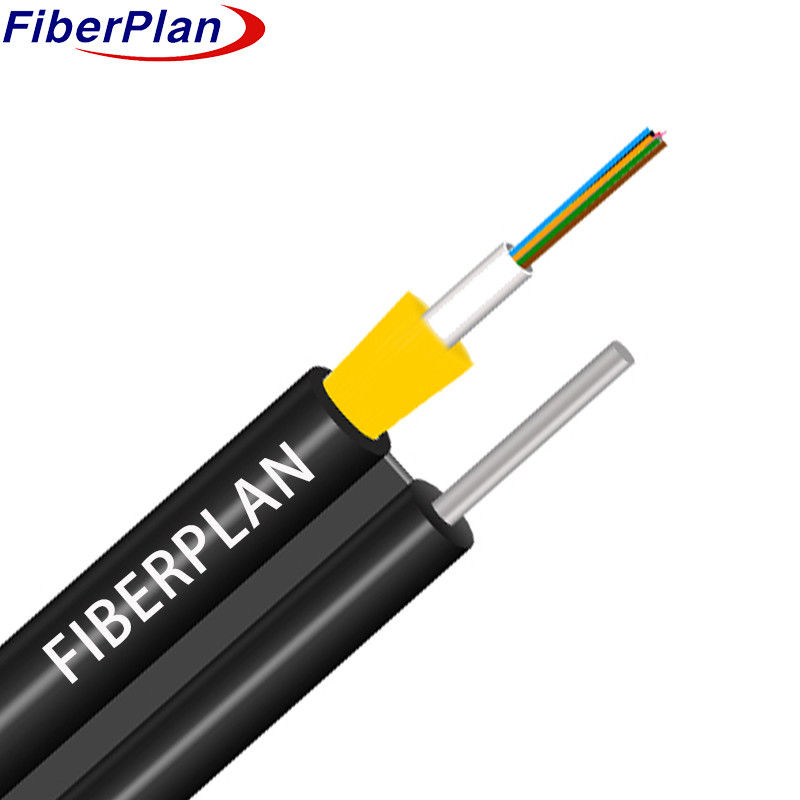

Niet-metalen losstaande buis met luchtkabel van glasvezel met Kevlarversterking
Beschrijving
De vezels worden geplaatst in een losse buis van plastic met een hoge modulus, die vervolgens wordt gevuld met een waterdicht
Gezamenlijk.Kevlar is ingebouwd in de buitenmantel van dit deel van de kabel, dat wordt aangevuld
door draden voor ondersteuning.Ten slotte is de montage omgeven in een PE-mantel, die een figuur 8 structuur vormt.
Toepassing
Deze specificatie beschrijft de algemene criteria voor een zelfdragende Centrumbuis optische kabel bedoeld in figuur 8.
voor lucht- en luchtinstallaties.
Kenmerken
1 De niet-metaalsterkte zorgt voor een uitstekende weerstand tegen elektromagnetische storingen.
2 Een goed aangetoond los buisontwerp zorgt voor een betrouwbare prestatie.
3 Toont uitzonderlijke mechanische en milieuvriendelijkheid.
4 Biedt uitstekende flexibiliteit en buigbaarheid.
5 Compacte buitendiameter, lichtgewicht en gemakkelijk te installeren.
6 Kevlarversterking vergroot de treksterkte van de kabel aanzienlijk.
Detail van de constructie van de kabel
| Specificatie | Detail |
|---|---|
| Aantal vezels | 1 tot en met 12 kernen |
| Loos buismateriaal | PBT |
| Loze buisdiameter | 3.0 mm ± 0,2 mm |
| Zelfondersteunende staaldraaddiameter | 1.6mm |
| Algemene kabeldiameter | 4.0 mm × 6,0 mm |
| Kabelgewicht per kilometer | 45± 2in kg/km |
Kleur van de vezels
| Aantal vezels per buis | 8 kernen |
|---|---|
| 1 | Blauw |
| 2 | Oranje |
| 3 | Groen |
| 4 | Bruin |
| 5 | Grijs |
| 6 | Wit |
| 7 | Rood |
| 8 | Zwart |
| 9 | Geel |
| 10 | Violet |
| 11 | Roze |
| 12 | Aqua |
Kabel Mechanische kenmerken
| Kern | Kabeldiameter | Gewicht |
|---|---|---|
| 1-12 | 4.0x6.0 | 45± 2in kg/km |
| Parameter | Detail |
|---|---|
| Temperatuurbereik | -40°C tot +70°C |
| Min. buigradius (langetermijn) | 10D (D = kabeldiameter) |
| Min. buigradius (korte termijn) | 20D (D = kabeldiameter) |
| Min Toegestane treksterkte (langdurig) | 700N |
| Min Toegestane treksterkte (op korte termijn) | 1200N |
| Operatietemperatuur | -40°C tot +70°C |
| Installatietemperatuur | -20°C tot +60°C |
| Bergingstemperatuur | -40°C tot +70°C |
Eigenschappen van de vezels
| Vezelstijl | Eenheid | SM G652 | SM G652D | MM 50/125 | MM 62,5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Voorwaarde | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| Afzwakking | dB/km | ≤ 0,36/0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | - Ik heb het niet. | - Ik heb het niet. |
| Verspreiding | 1550 nm | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| Verspreiding | 1625 nm | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| Bandbreedte | 850 nm | - Ik heb het niet. | - Ik heb het niet. | ≥ 400 MHz·km | ≥ 160 MHz·km | - Ik heb het niet. |
| Bandbreedte | 1300 nm | - Ik heb het niet. | - Ik heb het niet. | ≥ 800 MHz·km | ≥ 500 MHz·km | - Ik heb het niet. |
| Nul verspreidingsgolflengte | nm | 1300-1324 | ≥ 1302, ≤ 1322 | - Ik heb het niet. | - Ik heb het niet. | ≥1295, ≤1320 |
| Nul verspreidingshoek | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| PMD Maximale individuele vezel | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | |
| PMD-ontwerpskoppelingswaarde | Ps (((nm2·km) | ≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| Fibre Cutoff-golflengte λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| Kabelstopgolflengte λcc | nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| MFD | 1310 nm | 9.2+/-0.4 | 9.2+/-0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| MFD | 1550 nm | 10.4+/-0.8 | 10.4+/-0.8 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| Numerieke opening ((NA)) | - Ik heb het niet. | - Ik heb het niet. | 0.200+/-0.015 | 0.275+/-0.015 | 0.200+/-0.015 | |
| Stap (gemiddelde van tweerichtingsmeting) | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Onregelmatigheden met betrekking tot de lengte en het punt van de vezels | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Parameter | Eenheid | SM G652 | SM G652D | MM 50/125 | MM 62,5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Discontinuïteit | dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 |
| Verschil coëfficiënt van terugverspreiding | dB/km | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| Kerndiameter | μm | - Ik heb het niet. | - Ik heb het niet. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 |
| Bevestigingsdiameter | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Belagingsdiameter | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Fout in de concentrisiteit van de coating/bekleding | μm | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Fout in de concentriciteit van de kern/bekleding | μm | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Ronde (Radius) | μm | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
