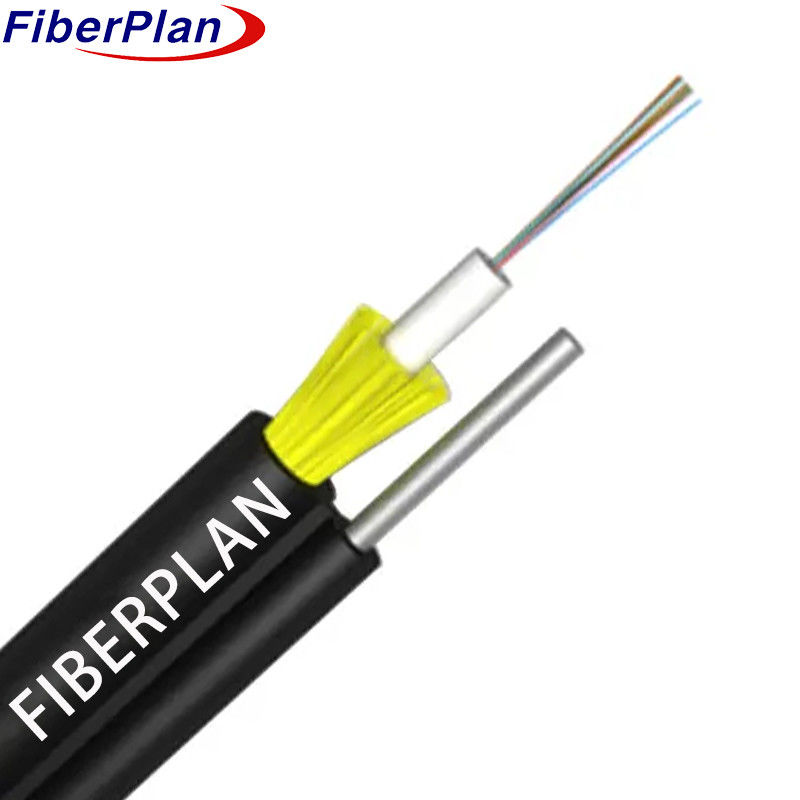

Luchtvezel-optische kabel voor installatie in de lucht GYXTC8Y met Kevlar
Beschrijving
De hoge modulus plastic buis huisvest de vezels, gevuld met een waterbestendige verbinding en omgeven door
Deze verzameling, met inbegrip van de draad voor ondersteuning, is ingekleed in een PE-mantel, die
een figuur 8 structuur.
Toepassing
Deze specificatie beschrijft de fundamentele criteria voor een zelfdragende Centrumbuis optische kabel figuur 8
bestemd voor installaties in de lucht en boven.
Kenmerken
1 Uitzonderlijke niet-metalen sterkte zorgt voor uitstekende anti-elektromagnetische eigenschappen.
2 Een goed beproefd los buisontwerp zorgt voor een hoge prestatie.
3 Toont uitstekende mechanische en milieueigenschappen.
4 Biedt uitstekende flexibiliteit en buigbaarheid.
5 Kleine buitendiameter, lichtgewicht en gemakkelijk te installeren.
6 Kevlarversterking vergroot de treksterkte van de kabel aanzienlijk.
Detail van de constructie van de kabel
| Specificatie |
Detail |
| Aantal vezels |
1 tot en met 12 kernen |
| Loos buismateriaal |
PBT |
| Loze buisdiameter |
3.0 mm ± 0,2 mm |
| Zelfondersteunende staaldraaddiameter |
1.6mm |
| Algemene kabeldiameter |
4.0 mm × 6,0 mm |
| Kabelgewicht per kilometer |
45± 2in kg/km |
Kleur van de vezels
| Aantal vezels per buis |
8 kernen |
| 1 |
Blauw |
| 2 |
Oranje |
| 3 |
Groen |
| 4 |
Bruin |
| 5 |
Grijs |
| 6 |
Wit |
| 7 |
Rood |
| 8 |
Zwart |
| 9 |
Geel |
| 10 |
Violet |
| 11 |
Roze |
| 12 |
Aqua |
Kabel Mechanische kenmerken
| Kern |
Kabeldiameter |
Gewicht |
| 1-12 |
4.0x6.0 |
45± 2in kg/km |
| Parameter |
Detail |
| Temperatuurbereik |
-40°C tot +70°C |
| Min. buigradius (langetermijn) |
10D (D = kabeldiameter) |
| Min. buigradius (korte termijn) |
20D (D = kabeldiameter) |
| Min Toegestane treksterkte (langdurig) |
700N |
| Min Toegestane treksterkte (op korte termijn) |
1200N |
| Operatietemperatuur |
-40°C tot +70°C |
| Installatietemperatuur |
-20°C tot +60°C |
| Bergingstemperatuur |
-40°C tot +70°C |
Eigenschappen van de vezels
| Vezelstijl |
Eenheid |
SM G652 |
SM G652D |
MM 50/125 |
MM 62,5/125 |
OM3-300 |
| Voorwaarde |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| Afzwakking |
dB/km |
≤ 0,36/0.23 |
≤ 0,34/0.22 |
≤ 3,0/1.0 |
- Ik heb het niet. |
- Ik heb het niet. |
| Verspreiding |
1550 nm |
- Ik heb het niet. |
≤ 18 |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
| Verspreiding |
1625 nm |
- Ik heb het niet. |
≤ 22 |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
| Bandbreedte |
850 nm |
- Ik heb het niet. |
- Ik heb het niet. |
≥ 400 MHz·km |
≥ 160 MHz·km |
- Ik heb het niet. |
| Bandbreedte |
1300 nm |
- Ik heb het niet. |
- Ik heb het niet. |
≥ 800 MHz·km |
≥ 500 MHz·km |
- Ik heb het niet. |
| Nul verspreidingsgolflengte |
nm |
1300-1324 |
≥ 1302, ≤ 1322 |
- Ik heb het niet. |
- Ik heb het niet. |
≥1295, ≤1320 |
| Nul verspreidingshoek |
nm |
≤ 0.092 |
≤ 0.091 |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
| PMD Maximale individuele vezel |
|
≤ 0.2 |
≤ 0.2 |
- Ik heb het niet. |
- Ik heb het niet. |
≤ 0.11 |
| PMD-ontwerpskoppelingswaarde |
Ps (((nm2·km) |
≤ 0.12 |
≤ 0.08 |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
| Fibre Cutoff-golflengte λc |
nm |
≥1180, ≤1330 |
≥1180, ≤1330 |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
| Kabelstopgolflengte λcc |
nm |
≤ 1260 |
≤ 1260 |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
| MFD |
1310 nm |
9.2+/-0.4 |
9.2+/-0.4 |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
| MFD |
1550 nm |
10.4+/-0.8 |
10.4+/-0.8 |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
| Numerieke opening ((NA)) |
|
- Ik heb het niet. |
- Ik heb het niet. |
0.200+/-0.015 |
0.275+/-0.015 |
0.200+/-0.015 |
| Stap (gemiddelde van tweerichtingsmeting) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Onregelmatigheden met betrekking tot de lengte en het punt van de vezels |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Parameter |
Eenheid |
SM G652 |
SM G652D |
MM 50/125 |
MM 62,5/125 |
MM OM3 |
| Discontinuïteit |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Verschil coëfficiënt van terugverspreiding |
dB/km |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
| Eenvormigheid van de verzwakking |
dB/km |
≤ 0.01 |
≤ 0.01 |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
| Kerndiameter |
μm |
- Ik heb het niet. |
- Ik heb het niet. |
50+/1.0 |
62.5+/-2.5 |
50+/1.0 |
| Bevestigingsdiameter |
μm |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| Niet-circulaire bekleding |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Belagingsdiameter |
μm |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
| Fout in de concentrisiteit van de coating/bekleding |
μm |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Niet-circulaire coating |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Fout in de concentriciteit van de kern/bekleding |
μm |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Ronde (Radius) |
μm |
≤ 4 |
≤ 4 |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
