Openluchtvezel Optische Kabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYXTW |

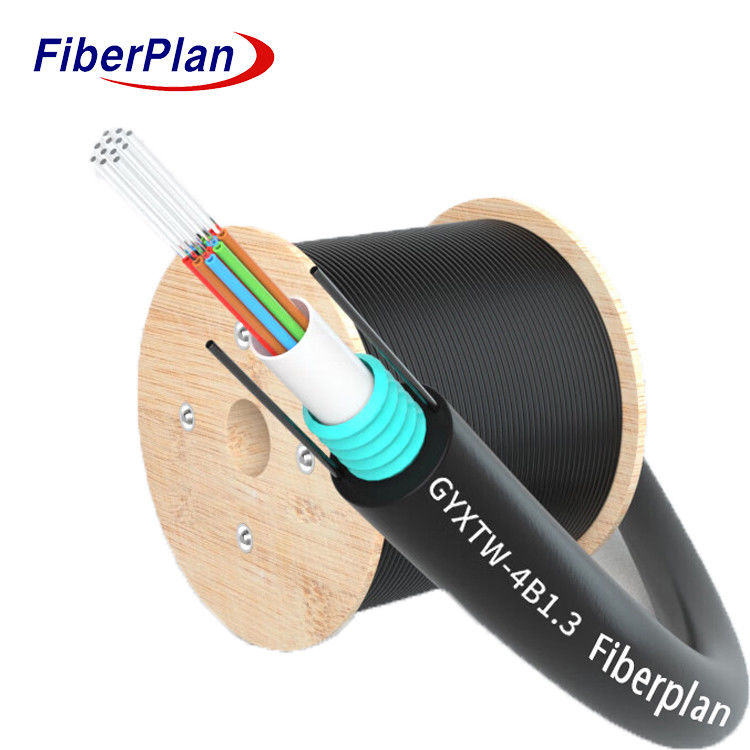

Parallelle staaldraadversterking van luchtinstallaties GYXTW
Beschrijving
de vezels zijn ingebouwd in een losse buis van hoog modulus van kunststof, ingepakt met een waterbestendige vulcomponent
Deze buis wordt vervolgens omgeven in golfband van gewalst staal, gelaagd met een waterdicht materiaal om ervoor te zorgen dat de
Twee parallelle stalen draden flankeren de zijkanten van deze installatie, en de kabel wordt uiteindelijk bekleed
met een polyethyleen (PE) -slijm.
Toepassing
Deze specificatie beschrijft de fundamentele eisen voor een centrale losse buis buitenkabel
voor installaties in de lucht of door kanalen.
Kenmerken
1 Een robuuste mechanische en temperatuurbestendigheid zorgt voor duurzaamheid.
2 Hydrolysebestendige, hoge sterkte losse buis voor extra duurzaamheid.
3 Speciaal gemaakte buisvullende verbinding biedt essentiële vezelbescherming.
4 Biedt uitzonderlijke kraakvastheid en flexibiliteit.
5 Voor een superieure treksterkte bevat parallelle stalen draden.
6 Compact en licht ontworpen voor een gemakkelijke installatie.
Detail van de constructie van de kabel
| Aantal vezels | 1 ~ 24 kern | |||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2 (buiten/binnen) | |||||||
| Buizenvullen | Buizenvulcompound | |||||||
| met een breedte van niet meer dan 15 mm | grootte | 0.8mm | ||||||
| Aantal | 2 | |||||||
| Buitenmantel | materiaal | PE,HDPE,LDPE | ||||||
| diameter | 1.8±0,2 mm | |||||||
Kleur van de vezels
| Aantal vezels per tube 8cores |
1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. Voor zwarte kleur is geen zwarte tracer nodig, in plaats daarvan wordt natuurkleur gebruikt. | ||||||
Kabel Mechanische kenmerken
| kern | Kabeldiameter | gewicht | |||||
| 1 tot 24 | 8.0mm+-0.3mm | 65 kg/km+-10 kg | |||||
| Temperatuurbereik | -40+70 | - Wat is er? | |||||
| Min. buigradius ((mm) | Langetermijn | 10D | |||||
| Min buigen Radius ((mm) |
Korte termijn | 20D | |||||
| Min toegestane Tensile sterkte ((N) |
Langetermijn | 1200 | |||||
| Min toegestane Tensile sterkte ((N) |
Korte termijn | 1500 | |||||
| Operatie temperatuur (°C) |
-40+70 | ||||||
| Installatie temperatuur ((°C) |
-20+60 | ||||||
| Bergingstemperatuur (°C) |
-40+70 | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2+/-0.4 | 9.2+/-0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4+/-0.8 | 10.4+/-0.8 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numeriek Aperture ((NA)) |
- Ik heb het niet. | - Ik heb het niet. | 0.200+/ -Nee.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
