Openluchtvezel Optische Kabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYXTC8Y |

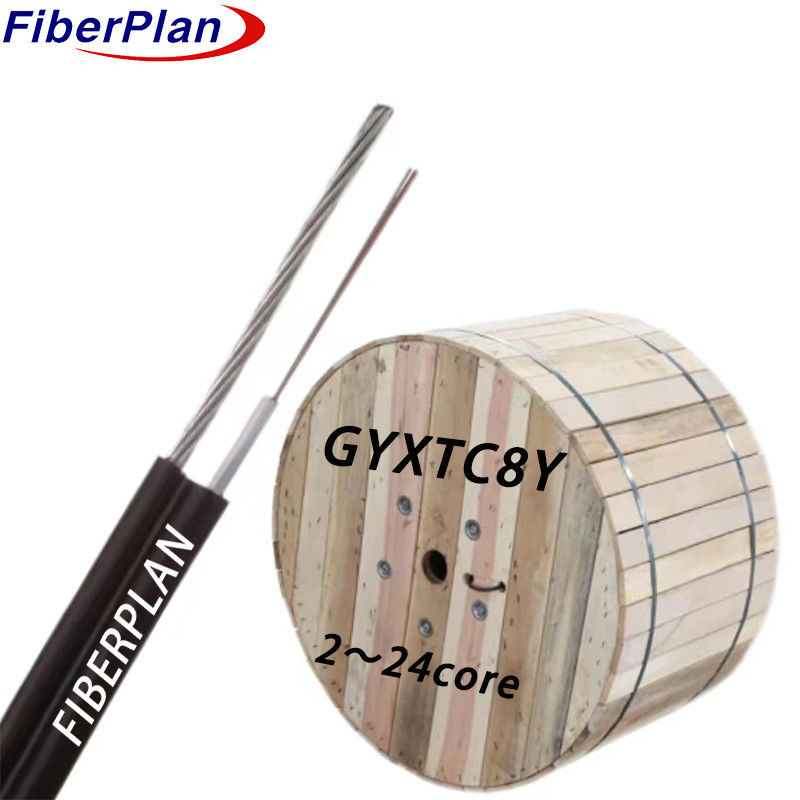

GYXTC8Y luchtvezeloptische kabel met centraal losstaand buisontwerp
Beschrijving
De kabel bestaat uit vezels die zijn geplaatst in een losse buis van hoog modulus van kunststof, gevuld met een waterdichte verbinding.
Deze montage is, vergezeld van draaddraadjes, in een PE-slijm geplaatst en vormt een structuur van figuur 8.
Toepassing
1 Ontworpen voor gebruik in de buitenlucht, waardoor duurzaamheid wordt gewaarborgd.
2 Compatibel met installaties in de lucht en door pijpleidingen.
3 Ideaal voor langeafstands- en lokale netwerkcommunicatie.
Kenmerkend
1 Gedemonstreerde prestaties met het bewezen losse buisontwerp.
2 De niet-metalen sterkte zorgt voor uitzonderlijke anti-elektromagnetische capaciteit.
3 Opmerkelijke mechanische en milieuvastheid.
4 Biedt uitstekende flexibiliteit en buigprestaties.
5 Lichtgewicht met een kleine buitendiameter, waardoor de installatie gemakkelijk is.
Detail van de kabelconstructie
| Vezelgetal | 2F-24F | ||||||
|---|---|---|---|---|---|---|---|
| Loze buis | Materiaal | PBT | Diameter | 2.8mm | |||
| Buizenvullen | Matteïal | Vullingsmengsel | |||||
| Waterblokkeringssysteem | Materiaal | Waterdichte tape / vulgel | |||||
| Geestelijke kracht lid | Matteïal | met een breedte van niet meer dan 15 mm | Grootte | 1.4 mm | |||
| Galleus | Matteïal | PE | Grootte (h*w) |
1.5 mm*1.0 mm | |||
| Buitenste omhulsel | Materiaal | PE | Kleur | zwart | |||
| Diameter | 3.8*6.5-12 (±0,5) mm |
Dikte | 10,6 ± 0,05 mm | ||||
Mechanische kenmerken en kenmerken van de omgeving
| Treksterkte | Langetermijn | 600 N | |||||
| Korte termijn | 1500 N | ||||||
| Verminderingsbelasting | Langetermijn | 300N/100mm | |||||
| Korte termijn | 1000N/100mm | ||||||
| Buigradius | Dynamisch | 20D | |||||
| Static | 10D | ||||||
| Installatietemperatuur | -10°C+60°C | ||||||
| Bergingstemperatuur | -40°C+70°C | ||||||
Eigenschappen van de vezels
| Fibre-type | Eenheid | SM G652D | MM 50/125 | MM 62,5/125 | |||
| Voorwaarde | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Afzwakking | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125 ± 0.3 | 125 ± 0.5 | 125 ± 0.3 | |||
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter van de coating | Ik heb het gedaan. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
