Openluchtvezel Optische Kabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYTS |

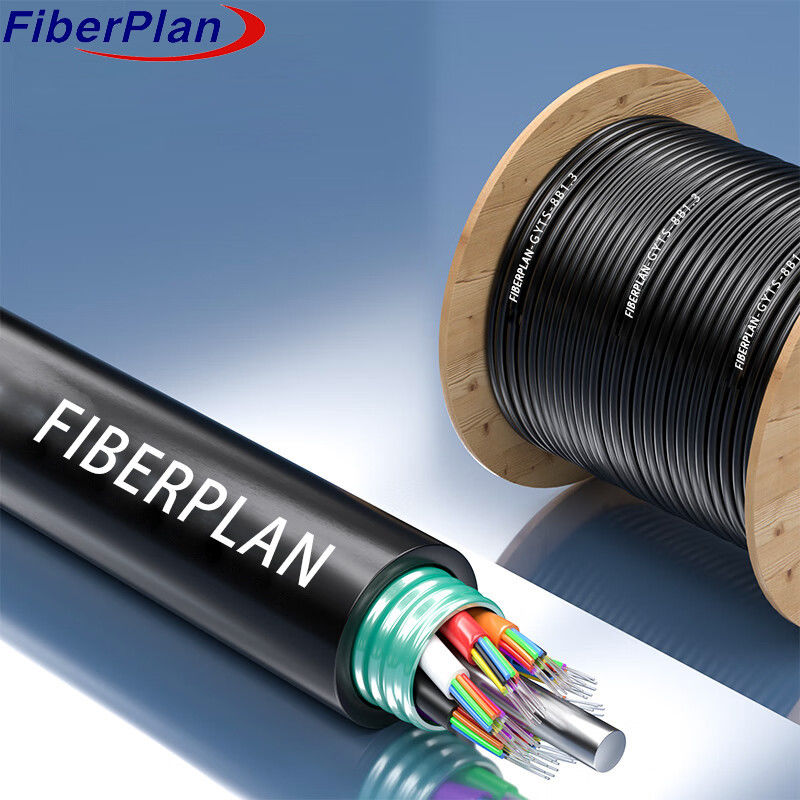

Anti-roder GYTS Buitenaangedreven rechtstreekse begraven kabel
Beschrijving
Deze glasvezelkabel bestaat uit vezels geplaatst in een losse buis van hoog modulus en gevuld met een
Een stalen draad, soms omgeven in polyethyleen voor kabels met een hoger vezelgetal,
De kern van het systeem is metalen en heeft een hoge sterkte.
De PSP wordt longitudinaal over de kern aangebracht.
De kabel wordt vervolgens gevuld met een verbinding om het water te beschermen.
Toepassing
1 Ontworpen voor distributie buiten: geschikt om te weerstaan aan buitenomgevingsomstandigheden.
2 Geschikt voor lucht- en pijpleidingsmethoden: biedt veelzijdigheid in installatiebenaderingen.
3 Ideaal voor langeafstands- en lokale netwerkcommunicatie: Ondersteunt communicatie tussen verschillende
afstanden en lokale netwerkinstellingen.
Kenmerkend
1 Betere mechanische en temperatuurprestaties.
2 Hydrolysebestendige losse buis met hoge sterkte.
3 Critische vezelbescherming door middel van een speciale buisvulling.
4 Verbeterde verdrukkingsvermogen en flexibiliteit.
5 UV-bescherming door de PE-mantel.
6 Waterdichtheid wordt gewaarborgd door staaldraad centraal sterkte element, losse buis vulcompound en PSP voor
vochtbestendigheid.
Detail van de constructie van de kabel
| Aantal vezels | 2~144 kern | |||||||
| Vochtbarrière | Waterblokkeringssysteem | |||||||
| Centrale sterktelid | Materiaal | Stalen draad/FRP/FRP met PE-dekmantel | ||||||
| grootte | 1.5 mm~2.0 mm | |||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2 (buiten/binnen) | |||||||
| Buizenvullen | Buizenvulcompound | |||||||
| Verzorging | Materiaal | met een breedte van niet meer dan 15 mm | ||||||
| Buitenmantel | materiaal | PE,HDPE | ||||||
| diameter | 1.70±0,2 mm | |||||||
Kleur van de vezels
| Aantal vezels per tube 8cores |
1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. | ||||||
Kabel Mechanische kenmerken
| kern | Kabeldiameter | gewicht | |||||
| 2 tot 60 kernen | 10.0±0.3 mm | 115±5 kg/km | |||||
| 72 kernen | 10.5±0,3 mm | 120±5 kg/km | |||||
| 96 kernen | 12.5±0,3 mm | 180 ± 5 kg/km | |||||
| 144 kernen | 14.5±0,3 mm | 245 ± 5 kg/km | |||||
| Min. buigradius ((mm) | Langetermijn | 10D | |||||
| Min buigen Radius ((mm) |
Korte termijn | 20D | |||||
| Min toegestane Tensile sterkte ((N) |
Langetermijn | 600 | |||||
| Min toegestane Tensile sterkte ((N) |
Korte termijn | 1500 | |||||
| Verminkingsbelasting (N/100 mm) | Langetermijn | 300 | |||||
| Verminkingsbelasting (N/100 mm) | kortetermijn | 1000 | |||||
| Operatie temperatuur (°C) |
-40+70 | ||||||
| Installatie temperatuur ((°C) |
-20+60 | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2+/-0.4 | 9.2+/-0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4+/-0.8 | 10.4+/-0.8 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numeriek Aperture ((NA)) |
- Ik heb het niet. | - Ik heb het niet. | 0.200+/ -Nee.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
