Openluchtvezel Optische Kabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYTS |
GYTS Optische kabel Prijs Ondergrondse glasvezel-optische kabel
Beschrijving
Dit kabelontwerp bevat verschillende beschermende elementen om de duurzaamheid en functionaliteit ervan te waarborgen.
In een losse plastic buis met een hoge modulus kunnen zowel enkelmodus- als meermodusvezels worden geplaatst.
In de kern ligt een stalen draad, vaak bekleed met polyethyleen voor het verwerken van de
Omringend dit centrale onderdeel,
de buizen en de vulstoffen worden nauwkeurig in een compacte en cirkelvormige kabelkern verankerd.
de kabelkern met een PSP-laag in de lengte toegevoegd, waardoor de weerstand tegen water in de kabel wordt verbeterd
Deze robuuste constructie wordt aangevuld met een PE-slijm die de kabel omringt en een extra bescherming biedt.
de milieueffecten.
Toepassing
1 Ontworpen voor distributie buiten: deze kabel is ontworpen om verschillende buitenomstandigheden te weerstaan,
het waarborgen van duurzaamheid en betrouwbaarheid in moeilijke omgevingen.
2 Veelzijdige installatiemethoden: het is zeer geschikt voor installaties in de lucht en kan ook via leidingen worden gelegd,
het aanbieden van flexibiliteit bij de inzet.
3 Compatibiliteit met langeafstandsnetwerken en lokale netwerken: deze kabel ondersteunt zowel langeafstandscommunicatie als
Het is geschikt voor lokale netwerken en voldoet aan diverse communicatiebehoeften.
Kenmerkend
1 Robuuste mechanische sterkte en temperatuurbestendigheid zorgen voor betrouwbaarheid onder verschillende omstandigheden.
2 Hydrolysebestendige, hoge sterkte losse buis biedt uitzonderlijke duurzaamheid.
3 Speciaal gemaakte buisvulcompound biedt kritieke vezelbescherming en zorgt voor betrouwbare prestaties.
4 Uitstekende slijtvastheid en flexibiliteit, geschikt voor veeleisende installatiescenario's.
5 PE-slijm beschermt tegen UV-straling en verlengt de levensduur van de kabel.
6 Verscheidene maatregelen zorgen voor waterdichtheid: centrale stalen draad voor de sterkte, 100% kabel kern vullen en PSP
verbetering van de vochtbestendigheid.

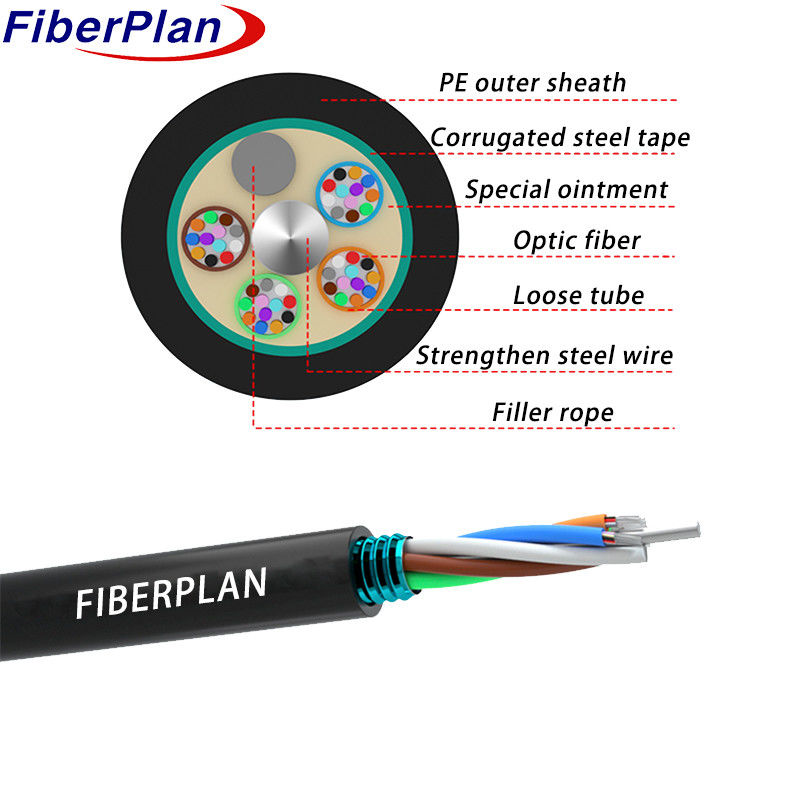

Detail van de constructie van de kabel
| Aantal vezels | 2~144 kern | |||||||
| Vochtbarrière | Waterblokkeringssysteem | |||||||
| Centrale sterktelid | Materiaal | Stalen draad/FRP/FRP met PE-dekmantel | ||||||
| grootte | 1.5 mm~2.0 mm | |||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2 (buiten/binnen) | |||||||
| Buizenvullen | Buizenvulcompound | |||||||
| Verzorging | Materiaal | met een breedte van niet meer dan 15 mm | ||||||
| Buitenmantel | materiaal | PE,HDPE | ||||||
| diameter | 1.70±0,2 mm | |||||||
Kleur van de vezels
| Aantal vezels per tube 8cores |
1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. | ||||||
Kabel Mechanische kenmerken
| kern | Kabeldiameter | gewicht | |||||
| 2 tot 60 kernen | 10.0±0.3 mm | 115±5 kg/km | |||||
| 72 kernen | 10.5±0,3 mm | 120±5 kg/km | |||||
| 96 kernen | 12.5±0,3 mm | 180 ± 5 kg/km | |||||
| 144 kernen | 14.5±0,3 mm | 245 ± 5 kg/km | |||||
| Min. buigradius ((mm) | Langetermijn | 10D | |||||
| Min buigen Radius ((mm) |
Korte termijn | 20D | |||||
| Min toegestane Tensile sterkte ((N) |
Langetermijn | 600 | |||||
| Min toegestane Tensile sterkte ((N) |
Korte termijn | 1500 | |||||
| Verminkingsbelasting (N/100 mm) | Langetermijn | 300 | |||||
| Verminkingsbelasting (N/100 mm) | kortetermijn | 1000 | |||||
| Operatie temperatuur (°C) |
-40+70 | ||||||
| Installatie temperatuur ((°C) |
-20+60 | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2+/-0.4 | 9.2+/-0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4+/-0.8 | 10.4+/-0.8 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numeriek Aperture ((NA)) |
- Ik heb het niet. | - Ik heb het niet. | 0.200+/ -Nee.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
