Openluchtvezel Optische Kabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYTS |

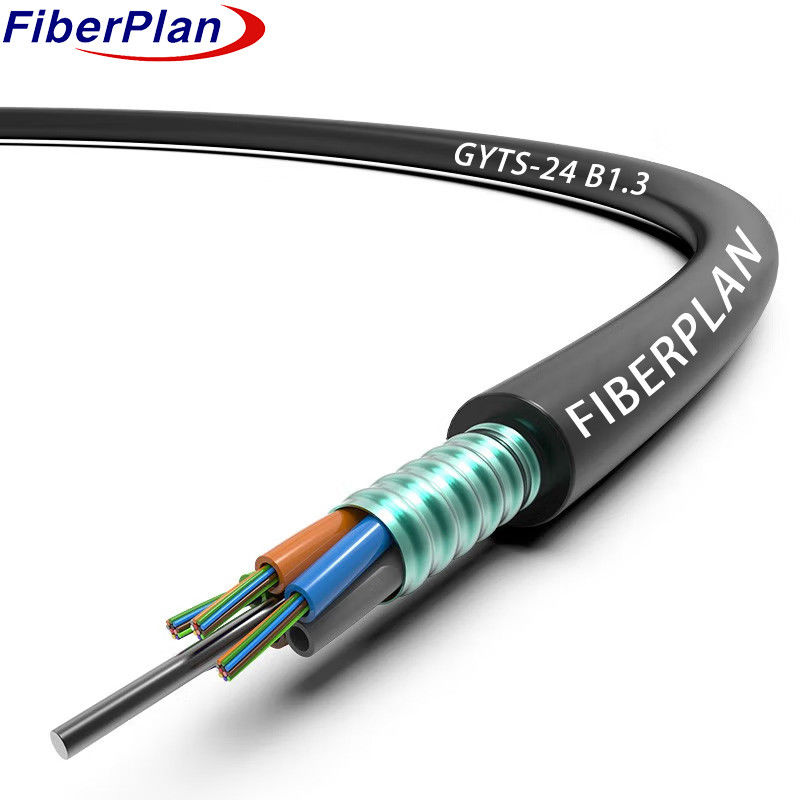

GYTS buitenshuis gebrandmerkte glasvezelkabel tegen knaagdieren
Beschrijving
De kabelstructuur bestaat uit vezels die zijn geplaatst in een losse buis van hoog modulus van kunststof die is gevuld met een waterresistente
Een stalen draad, soms bekleed met polyethyleen voor kabels met een hoog vezelgetal, fungeert als de
Buizen en vulstoffen stranden rond deze kern en vormen een compacte cirkelvormige vorm.
Langeweg aangebrachte PSP beschermt de kabelkern, versterkt met de vulstof voor waterbescherming.
Ten slotte wordt de constructie van de kabel afgerond met een PE-mantel.
Toepassing
1 Aanpassing aan de distributie buiten: dit kabelontwerp is speciaal ontworpen voor gebruik in de buitenlucht en zorgt ervoor dat de kabel in de
de duurzaamheid tegen verschillende omgevingsomstandigheden.
2 Veelzijdige installatie: geschikt voor installaties in de lucht en methoden voor het leggen van pijpleidingen, met flexibele inzet
om te voldoen aan verschillende infrastructuurbehoeften.
3 Brede netwerkdekking: ideaal voor zowel langeafstandsverbindingen als lokale netwerkcommunicatie, cat-
de verschillende netbehoeften op verschillende schaal.
Kenmerkend
1 Robuuste mechanische en thermische weerstand: Toont een prijzenswaardige prestatie onder mechanische spanning
en verschillende temperatuuromstandigheden.
2 Duurzaam en resistent ontwerp: een hoge sterkte losse buis die waterdicht is, versterkt
door een gespecialiseerde buisvulling voor vezelbescherming.
3 Vermorzingsbestendigheid en flexibiliteit: zorgt voor duurzaamheid tegen compressie en behoudt tegelijkertijd de flexibiliteit voor de
Inrichting en aanpassing.
4 UV-bescherming met PE-slijm: de PE-slijm beschermt de kabel tegen ultraviolette straling en versterkt de
Langlevendheid in buitenomgevingen.
5 Waterdichte maatregelen: bevat meerdere strategieën, waaronder een centrale stalen draad voor sterkte, buisvulling
samengesteld, 100% kabelkernvulling en PSP voor verbeterde vochtbescherming, waardoor een waterdicht ontwerp wordt gewaarborgd.
Detail van de constructie van de kabel
| Aantal vezels | 2~144 kern | |||||||
| Vochtbarrière | Waterblokkeringssysteem | |||||||
| Centrale sterktelid | Materiaal | Stalen draad/FRP/FRP met PE-dekmantel | ||||||
| grootte | 1.5 mm~2.0 mm | |||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2 (buiten/binnen) | |||||||
| Buizenvullen | Buizenvulcompound | |||||||
| Verzorging | Materiaal | met een breedte van niet meer dan 15 mm | ||||||
| Buitenmantel | materiaal | PE,HDPE | ||||||
| diameter | 1.70±0,2 mm | |||||||
Kleur van de vezels
| Aantal vezels per tube 8cores |
1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. | ||||||
Kabel Mechanische kenmerken
| kern | Kabeldiameter | gewicht | |||||
| 2 tot 60 kernen | 10.0±0.3 mm | 115±5 kg/km | |||||
| 72 kernen | 10.5±0,3 mm | 120±5 kg/km | |||||
| 96 kernen | 12.5±0,3 mm | 180 ± 5 kg/km | |||||
| 144 kernen | 14.5±0,3 mm | 245 ± 5 kg/km | |||||
| Min. buigradius ((mm) | Langetermijn | 10D | |||||
| Min buigen Radius ((mm) |
Korte termijn | 20D | |||||
| Min toegestane Tensile sterkte ((N) |
Langetermijn | 600 | |||||
| Min toegestane Tensile sterkte ((N) |
Korte termijn | 1500 | |||||
| Verminkingsbelasting (N/100 mm) | Langetermijn | 300 | |||||
| Verminkingsbelasting (N/100 mm) | kortetermijn | 1000 | |||||
| Operatie temperatuur (°C) |
-40+70 | ||||||
| Installatie temperatuur ((°C) |
-20+60 | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2+/-0.4 | 9.2+/-0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4+/-0.8 | 10.4+/-0.8 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numeriek Aperture ((NA)) |
- Ik heb het niet. | - Ik heb het niet. | 0.200+/ -Nee.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
