| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYFTY |

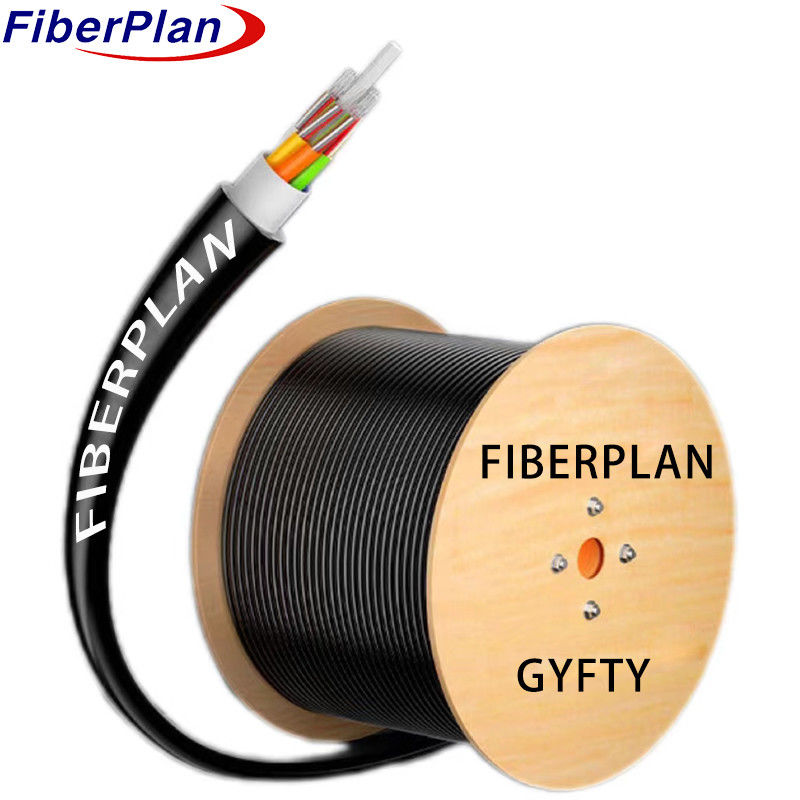

Niet-metalen luchtvezel-optische kabel GYFTY met waterdichte prestaties
Beschrijving
De vezels zitten in een flexibele buis van duurzaam plastic, gevuld met een waterbestendige verbinding.
Fibre Reinforced Plastic (FRP) in de kern voegt sterkte toe.
Een cirkelvormige kern met een waterdichte band die de kern afschermt, gevolgd door een PE-mantel voor algemene bescherming.
Toepassing
1 Ontworpen voor distributie in de buitenlucht.
2 Geschikt voor trunk-energiesystemen.
3 Ideaal voor gebruik in toegangsnetwerken en lokale netwerken in gebieden met hoge elektromagnetische interferentie.
Kenmerkend
1 Toont sterke mechanische prestaties bij verschillende temperaturen.
2 Bevat een hoge sterkte, hydrolysebestendige losse buis.
3 In de buis wordt een gespecialiseerde vulstof gebruikt om de vitale vezels te beschermen.
4 Toont zowel vermorzingsvastheid als flexibiliteit.
5 Gebruikt een vulstof die speciaal is ontworpen voor de losse buis.
Structurele details
| Aantal vezels | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Aantal buizen | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Glasvezels per buis | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Nummer van vulstaaf | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| buisdiameter (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Dikte van losse buis (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nominale diameter (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nominale dikte van het jasje (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| losse buis | Materiaal | PBT | Kleur | Standaard spectrum | ||||
| Fillerstaaf | Materiaal | PP | Kleur | Zwart | ||||
| Buisvulling | Materiaal | Vullingsmengsel | ||||||
| Centrale sterktelid | Materiaal | FRP | Diameter | 1.5 mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| De laag | PE (alleen voor 96C-144C) | |||||||
| Waterblokkeringssysteem | Materiaal | waterstopband | ||||||
| Rip cord | Type | 1110*2 | ||||||
| Buitenslijm | Materiaal | MDPE | Kleur | Zwart | ||||
Mechanische en milieuprestaties
| Treksterkte | Langetermijn | 600 N | ||||||
| Korte termijn (n) | 1500 N | |||||||
| Verminderingsbelasting | Langetermijn (N/100 mm) | 300N/100mm | ||||||
| Korte termijn (N/100 mm) | 1000N/100mm | |||||||
| Buigradius | Dynamisch (mm) | 20D | ||||||
| Static (mm) | 10D | |||||||
| Bergingstemperatuur | -20°C+70°C | |||||||
| Installatietemperatuur | -10°C+60°C | |||||||
Fiberprestaties
| Fiber stijl | Eenheid | SM G652D | MM 50/125 | MM 62,5/125 | ||||
| Voorwaarde | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Afzwakking | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Diameter van de bekleding | Ik heb het gedaan. | 125 ± 0.2 | 125±0.2 | 125±0.2 | ||||
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Diameter van de coating | Ik heb het gedaan. | 242 ± 3 | 242 ± 3 | 242 ± 3 | ||||
