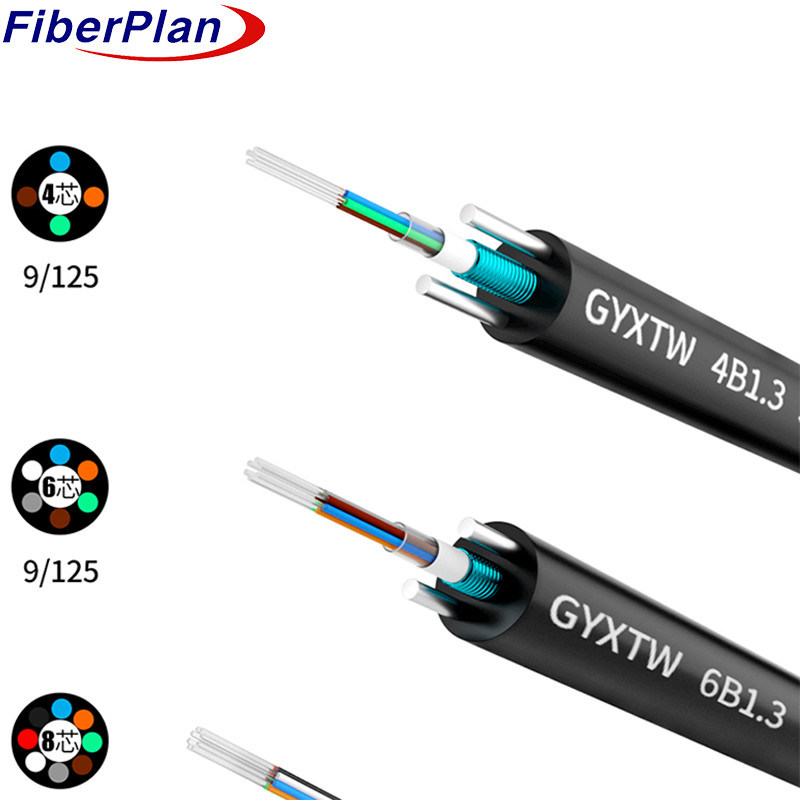

Multi-Mode PBT Loose Tube Steel Wire Versterking GYXTW
  • Multi-Mode PBT Loose Tube Steel Wire Versterking GYXTW
Multi-Mode PBT Loose Tube Steel Wire Versterking GYXTW

Multi-Mode PBT Loose Tube Steel Wire Versterking GYXTW

Plaats van herkomst China
Merknaam Fiberplan
Certificering ISO 9001; TÜV certificate
Modelnummer GYXTW
Productdetails
Gepantserd:
Stalen band+Parallel staaldraad
Kleur van de jas:
Zwart, op maat.
Model:
GYXTW
Vezel:
G652D enkelmodus of meermodus
Buigradius:
20x kabeldiameter
Bergingstemperatuur:
-40°C aan +70°C
Staaldiameter:
1.0 mm *2
Structuur:
Centrale Losse Buis
Kabeldiameter:
8.0MM
De lengte van de trommel:
5KM of Aangepast
Vezelkleur:
Blauw, Oranje, Groen, Bruin, Schilder, Wit, Rood, Zwart, Geel, Violet, Roze, Aqua, Groen/Geel, Blauw
losse buis:
PBT
Waterblokkeringssysteem:
Vullende Samenstelling
Levertyd:
3 tot 5 dagen
Markeren:

8.0 mm enkelmodus- en meermodusvezel

,

GYXTW enkelmodus- en meermodusvezel

,

G652D enkelmoduskabel

Betaling & het Verschepen Termijnen
Min. bestelaantal
Een kilometer.
Prijs
negotiable
Verpakking Details
houten trommel
Levertijd
5-8 werkdagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen
5000KM per maand
Productomschrijving

Multi-Mode PBT Loose Tube Steel Wire Versterking GYXTW



Beschrijving

  1. vezels in een losse buis van hoog modulus van kunststof.
  2. Een buis gevuld met waterbestendige verbinding.
  3. Geaffineerd stalen tape wikkelt rond de buis.
  4. Waterdicht materiaal voor een compact, waterdicht ontwerp.
  5. Parallelle stalen draden aan beide zijden van de stalen band.
  6. Afgewerkt met een poliethyleen (PE) -mantel.



Toepassing

  1. Algemene voorschriften voor centrale losstaande buitenkabel.
  2. ontworpen voor installaties in de lucht of door kanalen.



Kenmerken

  1. Uitstekende mechanische en temperatuurbestendigheid.
  2. Hydrolysebestendige, hoge sterkte losse buis.
  3. Speciale vulstof biedt kritieke vezelbescherming.
  4. Vermorzingsbestendig en flexibel ontwerp.
  5. De treksterkte wordt verzekerd door parallelle stalen draden.
  6. Lichtgewicht, kleine diameter en makkelijk te installeren.



Detail van de constructie van de kabel

Aantal vezels 1 ~ 24 kern
losse buis materiaal PBT
diameter F2.2 (buiten/binnen)
Buizenvullen Buizenvulcompound
met een breedte van niet meer dan 15 mm grootte 0.8mm
Aantal 2
Buitenmantel materiaal PE,HDPE,LDPE
diameter 1.8±0,2 mm

Kleur van de vezels

Aantal vezels per
tube 8cores		 1 2 3 4 5 6
Blauw Oranje Groen Bruin Grijs Wit
7 8 9 10 11 12
Rood Zwart Geel Violet Roze Aqua
Kleur 13~24 wordt gemarkeerd met een zwarte tracer. Voor zwarte kleur is geen zwarte tracer nodig, in plaats daarvan wordt natuurkleur gebruikt.

Kabel Mechanische kenmerken

kern Kabeldiameter gewicht
1 tot 24 8.0 mm±0.2 mm 65 kg/km±4 kg
Temperatuurbereik -40 ~ +70 - Wat is er?
Min. buigradius ((mm) Langetermijn 10D
Min. buigradius ((mm) Korte termijn 20D
Min toegestane treksterkte ((N) Langetermijn 1200
Min toegestane treksterkte ((N) Korte termijn 1500
Operatietemperatuur (°C) -40 ~ +70
Installatietemperatuur ((°C) -20 ~ +60
Bergingstemperatuur (°C) -40 ~ +70

Eigenschappen van de vezels

Fiber stijl Eenheid SM
G652		 SM
G652D		 MM
50/125		 MM
62.5/125		 MM
OM3-300
Vermogen nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
afzwakking dB/km ≤ ≤ ≤ ≤ 3,0/1.0 ≤ 3,0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 - Ik heb het niet. - Ik heb het niet.
Depressie 1550 nm PS/(nm*km) - Ik heb het niet. ≤ 18 - Ik heb het niet. - Ik heb het niet. Depressie
1625 nm PS/(nm*km) - Ik heb het niet. ≤ 22 - Ik heb het niet. - Ik heb het niet. 　
Bandbreedte 850 nm MHZ.KM - Ik heb het niet. - Ik heb het niet. ¥400 ¥160 Bandbreedte
1300 nm MHZ.KM - Ik heb het niet. - Ik heb het niet. ₹ 800 ₹ 500 　
Nul verspreidingsgolflengte nm 1300-1324 ¥1302,
≤1322		 - Ik heb het niet. - Ik heb het niet. ₹ 1295,
≤ 1320
Nul depressie helling nm ≤ 0.092 ≤ 0.091 - Ik heb het niet. - Ik heb het niet. - Ik heb het niet.
PMD Maximale individuele vezels 　 ≤ 0.2 ≤ 0.2 - Ik heb het niet. - Ik heb het niet. ≤ 0.11
PMD-ontwerpskoppelingswaarde Ps (((nm2*km) ≤ 0.12 ≤ 0.08 - Ik heb het niet. - Ik heb het niet. - Ik heb het niet.
Fibre cut-off golflengte λc nm ¢ 1180,
≤ 1330		 ¥1180,
≤ 1330		 - Ik heb het niet. - Ik heb het niet. - Ik heb het niet.
Kabelstof
golflengte λcc		 nm ≤ 1260 ≤ 1260 - Ik heb het niet. - Ik heb het niet. - Ik heb het niet.
MFD 1310 nm Ik heb het gedaan. 9.2±0.4 9.2±0.4 - Ik heb het niet. - Ik heb het niet. - Ik heb het niet.
1550 nm Ik heb het gedaan. 10.4±0.8 10.4±0.8 - Ik heb het niet. - Ik heb het niet. - Ik heb het niet.
Numeriek
Aperture ((NA))		 　 - Ik heb het niet. - Ik heb het niet. 0.200±0.015 0.275±0.
015		 0.200±0
.015
Stap ((gemiddelde van tweerichting)
meting)		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Onregelmatigheden over vezels
lengte en punt		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Discontinuïteit
Verspreiding van het verschil
coëfficiënt		 dB/km ≤ 0.05 ≤ 0.03 ≤ 0.08 ≤ 0.10 ≤ 0.08
Eenvormigheid van de verzwakking dB/km ≤ 0.01 ≤ 0.01 　 　 　
Kerndimater Ik heb het gedaan. 　 　 50±1.0 62.5±2.5 50±1.0
Diameter van de bekleding Ik heb het gedaan. 125.0±0.1 125.0±0.1 125.0±0.1 125.0±0.1 125.0±0.1
Niet-circulaire bekleding % ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0
Diameter van de coating Ik heb het gedaan. 242±7 242±7 242±7 242±7 242±7
Bescherming/slijmvlies
concentrische fout		 Ik heb het gedaan. ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0
Niet-circulaire coating % ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0
Fout in de conentriciteit van de kern/bekleding Ik heb het gedaan. ≤ 0.6 ≤ 0.6 ≤ 1.5 ≤ 1.5 ≤ 1.5
Rondstraling Ik heb het gedaan. ≤ 4 ≤ 4 - Ik heb het niet. - Ik heb het niet. - Ik heb het niet.



Multi-Mode PBT Loose Tube Steel Wire Versterking GYXTW 0Multi-Mode PBT Loose Tube Steel Wire Versterking GYXTW 1
