8 12 24F SM MM G652D Direct Burial Outdoor Cable GYFTA53
Beschrijving

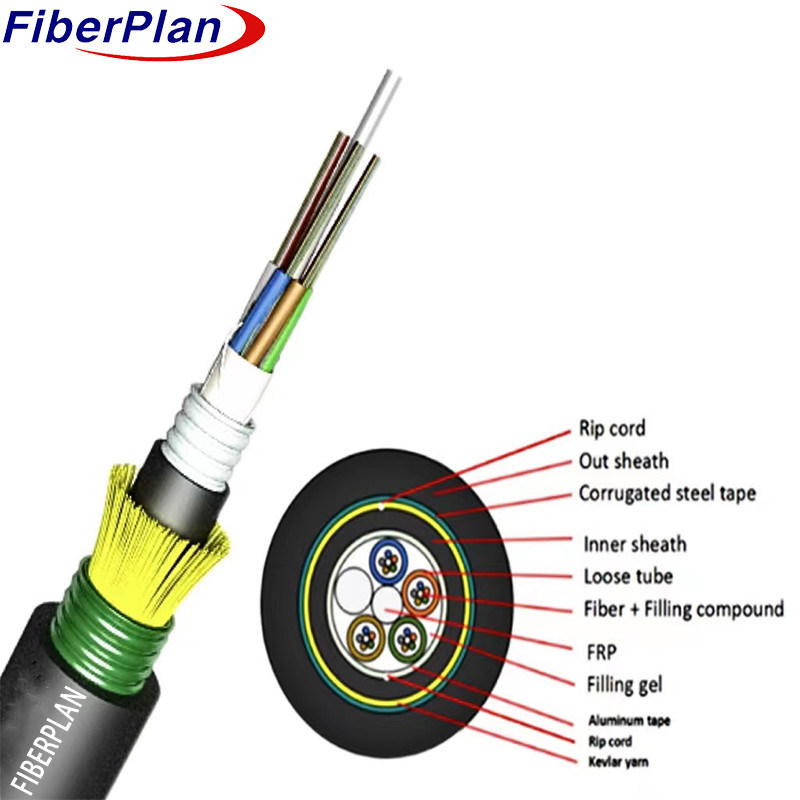

De vezels, elk 250 μm, worden geplaatst in een losse buis van hoog modulus plastic, gevuld met een water-
Een FRP (Fiber Reinforced Plastic) fungeert als niet-metalen sterkte element bij de
Deze buizen, samen met de vulstoffen, zijn om het sterkte-element gestreken en vormen een compacte en cirkelvormige
Om te beschermen tegen het binnendringen van water, wordt een aluminium polyethyleen laminate (APL) om de kabel aangebracht.
de kabelkern, gevolgd door een dunne PE-inwendige behuizing. De treksterkte wordt versterkt met een laag kevlargarens, en
na longitudinaal aanbrengen van PSP (Polyethyleen-Stranded Polyethyleen) wordt de kabel aangevuld met een PE-buitenlaag
Schil.
Toepassing
* Geschikt voor distributie in het buitenleven en directe begrafenis: ontworpen voor gebruik in de buitenleven en directe begrafenis
de duurzaamheid en betrouwbare prestaties onder uiteenlopende omgevingsomstandigheden.
*Geadopteerd voor het trunk-vervoerssysteem: geschikt voor trunk-vervoerssystemen met:
efficiënte en betrouwbare energieoverdracht over langere afstanden.
*Toegangsnetwerk en lokaal netwerk in plaatsen met hoge elektromagnetische interferentie: ideaal voor gebruik in toegangsgebieden
Netwerken en lokale netwerken die zich in een omgeving met hoge elektromagnetische storingen bevinden, zorgen voor stabiele en
Interferentiebestendige connectiviteit.
Kenmerkend
* Goede mechanische en temperatuurprestaties: uitstekende mechanische sterkte en temperatuur
de weerstand, waardoor een betrouwbare prestatie onder verschillende omstandigheden wordt gewaarborgd.
* Speciale buisvulcompound die essentiële vezelbescherming garandeert:
Het is de bedoeling van de Commissie om de kwaliteit van de vezels te verbeteren en hun duurzaamheid te verbeteren.
* Vermorzingsbestand en flexibiliteit: ontworpen met vermorzingsbestand en flexibiliteit, waardoor de installatie in
de uitdagende omgevingen met behoud van de structurele integriteit.
* PSP-verbetering van de vochtdichtheid: de opname van PSP (Polyethyleen-gesneden polyethyleen) verbetert de vochtdichtheid van het product.
de vochtbestendige eigenschappen, waardoor de kabel verder wordt beschermd tegen milieufactoren.
Structurele details
| NO. van vezels |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| Aantal buizen |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| vezels per buis |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| Vollerstaaf |
5 |
4 |
2 |
2 |
0 |
0 |
0 |
Loze buisdiameter
(± 0,1 mm) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
Inwendige diameter van de omhulsel
(± 0,2 mm) |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
9.2 |
11.8 |
Buitendeurs
(± 0,5 mm) |
12.2 |
12.2 |
12.2 |
12.2 |
12.2 |
13.8 |
16.5 |
Dikte van de diameter
(± 0,1 mm) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| losse buis |
Materiaal |
PBT |
Kleur |
Standaard spectrum |
| Fillerstaaf |
Materiaal |
PP |
Kleur |
Zwart |
| Buisvulling |
Materiaal |
Vullingsmengsel |
| Centrale sterktelid |
Materiaal |
FRP |
Diameter |
2.0 mm |
| Waterblokkeringssysteem |
Materiaal |
Waterdichte tape / vulgel |
| Rip cord |
Qty |
2 stuks |
Kleur |
Wit |
| Inwendige omhulsel |
Materiaal |
PE |
Kleur |
Zwart |
| Armour |
Materiaal |
met een breedte van niet meer dan 15 mm |
| Buitenmantel |
Materiaal |
PE |
Kleur |
Zwart |
Mechanische en milieuprestaties
| Treksterkte |
Langetermijn |
1000N |
| Korte termijn (n) |
3000N |
| Verminderingsbelasting |
Langetermijn |
3000N/100mm |
| Korte termijn |
1000N/100mm |
| Buigradius |
Dynamisch |
20D |
| Static |
10D |
| Installatietemperatuur |
-10°C+60°C |
| Bergingstemperatuur |
-40°C+70°C |
Eigenschappen van de vezels
| Fibre-type |
Eenheid |
SM G652D |
MM 50/125 |
MM 62,5/125 |
| Voorwaarde |
mm |
1310/1550 |
850/1300 |
850/1300 |
| Afzwakking |
dB/km |
≤ 0,35/0.20 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Diameter van de bekleding |
Ik heb het gedaan. |
125 ± 0.3 |
125 ± 0.3 |
125 ± 0.3 |
| Niet-circulaire bekleding |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diameter van de coating |
Ik heb het gedaan. |
242 ± 3 |
242 ± 3 |
242 ± 3 |
