| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYFTA53 |
Gewapende buitenkleding GYFTA53
Beschrijving

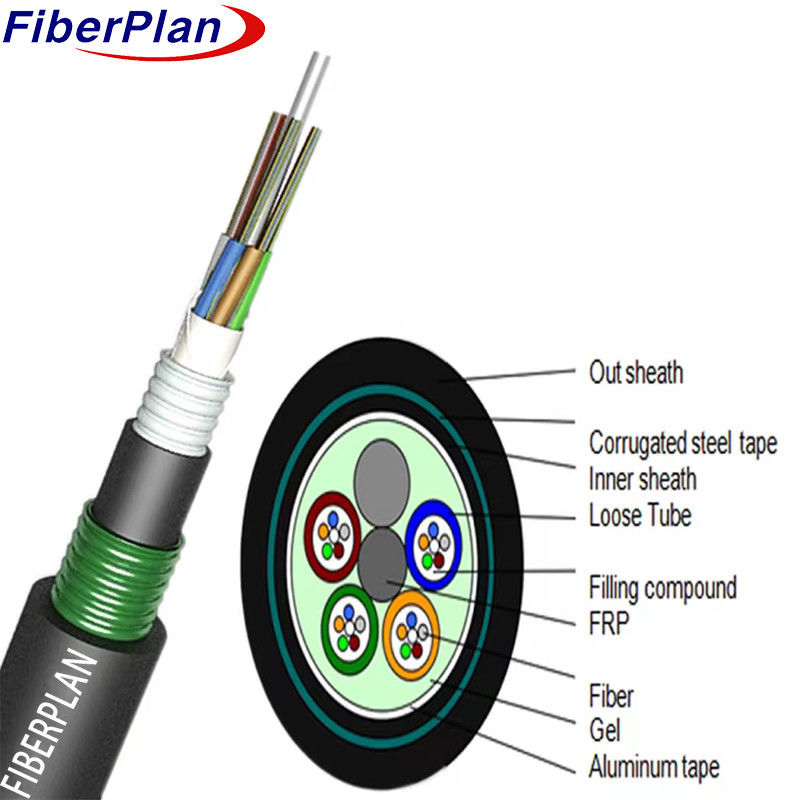

De kabelconstructie bestaat uit het plaatsen van 250 μm vezels in een losse buis van hoog modulus plastic, gevuld
met een waterbestendige verbinding. Een niet-metalen sterkteelement (FRP) bevindt zich in de kern en buizen
Een aluminium polyethyleen laminaat (APL)
De kabelkern wordt vervolgens bedekt met een dunne PE-inwendige omhulsel en de PSP wordt
Ten slotte wordt de kabel voor algemene bescherming aangevuld met een PE-buitenmantel.
Toepassing
* Geschikt voor distributie in het buitenleven en rechtstreekse begraving, waardoor het geschikt is voor installatie in buitenomgevingen.
* Geadopteerd voor trunk-energiesystemen, waardoor het goed geschikt is voor efficiënte langeafstandsstroming
Transmissie.
* Gebruikt in toegangsnetwerken en lokale netwerken op plaatsen met hoge elektromagnetische storingen, die betrouwbare
de connectiviteit in uitdagende elektromagnetische omgevingen.
Kenmerkend
* Goede mechanische en temperatuurprestaties, die een betrouwbare werking onder verschillende omstandigheden garanderen.
* Speciale buisvulcompound zorgt voor kritieke bescherming van de vezels en verbetert de duurzaamheid ervan.
* Kraakweerstand en flexibiliteit, waardoor de kabel bestand is tegen externe druk en
zich aan te passen aan verschillende installatiescenario's.
* Het PSP (polyethyleenlaminaat) verbetert de vochtbestendigheid en beschermt de kabel tegen water
de ingang en het handhaven van de prestatie-integriteit.
Structurele details
| NO. van vezels | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Aantal buizen | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| vezels per buis | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Vollerstaaf | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Loze buisdiameter (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Inwendige diameter van de omhulsel (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Buitendeurs (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Dikte van de diameter (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| losse buis | Materiaal | PBT | Kleur | Standaard spectrum | |||
| Fillerstaaf | Materiaal | PP | Kleur | Zwart | |||
| Buisvulling | Materiaal | Vullingsmengsel | |||||
| Centrale sterktelid | Materiaal | FRP | Diameter | 2.0 mm | |||
| Waterblokkeringssysteem | Materiaal | Waterdichte tape / vulgel | |||||
| Rip cord | Qty | 2 stuks | Kleur | Wit | |||
| Inwendige omhulsel | Materiaal | PE | Kleur | Zwart | |||
| Armour | Materiaal | met een breedte van niet meer dan 15 mm | |||||
| Buitenmantel | Materiaal | PE | Kleur | Zwart | |||
Mechanische en milieuprestaties
| Treksterkte | Langetermijn | 1000N | |||||
| Korte termijn (n) | 3000N | ||||||
| Verminderingsbelasting | Langetermijn | 3000N/100mm | |||||
| Korte termijn | 1000N/100mm | ||||||
| Buigradius | Dynamisch | 20D | |||||
| Static | 10D | ||||||
| Installatietemperatuur | -10°C+60°C | ||||||
| Bergingstemperatuur | -40°C+70°C | ||||||
Eigenschappen van de vezels
| Fibre-type | Eenheid | SM G652D | MM 50/125 | MM 62,5/125 | |||
| Voorwaarde | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Afzwakking | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter van de coating | Ik heb het gedaan. | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
