Openluchtvezel Optische Kabel
>
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | GYTC8S |

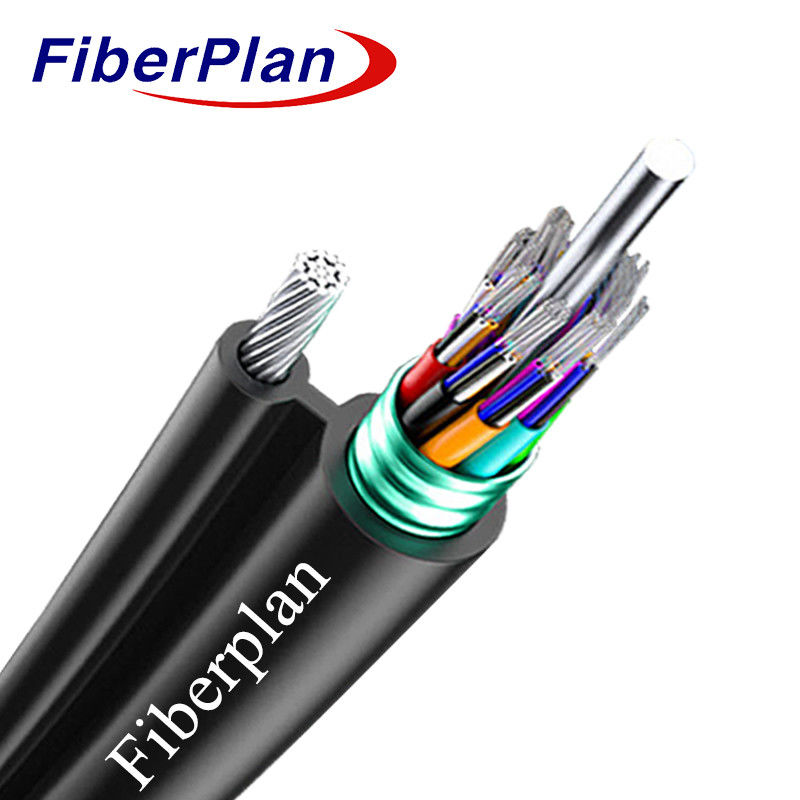

GYTC8S pantserde buitenkabel Figuur 8 Zelfdragende glasvezelkabel
Beschrijving
De 250 μm vezels zijn omgeven in losse buisjes van hoog modulus van kunststof gevuld met een waterdicht
Deze buizen zijn omgeven in aluminium- en aluminiumfolie.
Deze zijn samen met draaddraadjes in een polyethyleen omhulsel ingebouwd
(PE) omhulsel, die een figuur 8 structuur vormt.
Toepassing
1 Distributie buiten, waardoor duurzaamheid in verschillende omgevingen wordt gewaarborgd.
2 Veelzijdige installatiemethoden zoals luchtinstallaties of het leggen van leidingen.
3 Vergemakkelijken van communicatiebehoeften op lange afstand en op lokaal gebied.
Kenmerken
1 Niet-metaalsterkte biedt uitstekende anti-elektromagnetische eigenschappen.
2 Een losse buis zorgt voor een optimale prestatie.
3 Toont uitstekende mechanische en milieuvastheid.
4 Bewijst een goede flexibiliteit en buigbaarheid.
5 Met een kleine buitendiameter, een lichte constructie en een gemakkelijke installatie.
6 De kabelkern is volledig gevuld voor maximale bescherming.
7 Aluminiumtape werkt als vochtbarrière, waardoor de duurzaamheid wordt verbeterd.
Detail van de constructie van de kabel
| Aantal vezels | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Aantal buizen | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| vezels per buis | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Vullingsstaaf | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| buisdiameter (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Dikte van losse buis (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Buitendeurs (± 0,5 mm) | 5.4X8.6 - Vijftien.0 |
5.4X8.6 - Vijftien.0 |
5.4X8.6 - Vijftien.0 |
5.4X9.8 - Zestien.5 |
5.4X10.8 - Zeventien.5 |
5.4X12.2 - 19.0 |
5.4X14.9 - Ik heb er 22.0 |
| Dikte van de diameter (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| losse buis | Materiaal | PBT | Kleur | standaard spectrum | |||
| Waterblokkering systeem |
Materiaal | Vullingsgel / waterblokkerende tape | |||||
| Centrale sterkte lid |
Materiaal | FRP | Diameter | 1.4 ((6-48) 2.0(72-144) |
|||
| Geestelijke kracht lid |
Materiaal | met een breedte van niet meer dan 15 mm | Type | 1.0 mm*7 | |||
| Armour | Materiaal | Aluminiumband | |||||
| Galleus | Materiaal | PE | Grootte (h*w) |
2.5 * 1,5 mm | |||
| Buitenslijm | Materiaal | PE | Kleur | Zwart | |||
Mechanische kenmerken en kenmerken van de omgeving
| Treksterkte | Langetermijn | 3000N | |||||
| Korte termijn (n) | 7000N | ||||||
| Verminderingsbelasting | Langetermijn | 300N/100mm | |||||
| Korte termijn (n) | 1000N/100mm | ||||||
| Buigradius | Dynamisch | 20D | |||||
| Static | 10D | ||||||
| Installatietemperatuur | -10°C+60°C | ||||||
| Bergingstemperatuur | -40°C+70°C | ||||||
Eigenschappen van de vezels
| Fibre-type | Eenheid | SM G652D | MM 50/125 | MM 62,5/125 | |||
| Voorwaarde | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Afzwakking | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125 ± 1 | 125 ± 1 | 125 ± 1 | |||
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter van de coating | Ik heb het gedaan. | 242 ± 7 | 242 ± 7 | 242 ± 7 | |||
