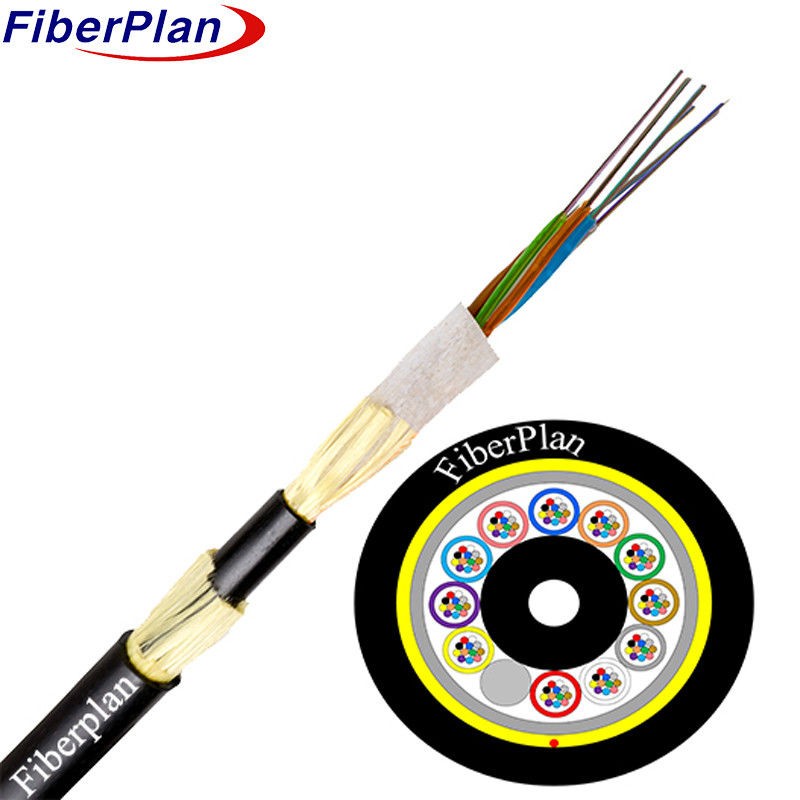

Doppelschede Kevlar garen versterkte ADSS-vezeloptische kabel
Beschrijving
De ADSS-kabel (All-Dielectric Self-Supporting) is ontworpen met een losse buisstrengstructuur om ervoor te zorgen dat
De vezels zijn veilig ondergebracht in plastic buizen met een hoge modulus, gevuld met
Deze buizen, samen met de vulstoffen, zijn voorzien van een waterbestendige verbinding die hen effectief beschermt tegen vocht.
met een breedte van niet meer dan 30 mm,
een compacte en ronde kabelkern.
Om de bescherming verder te vergroten, wordt de kern gevuld met een vulstofverbinding en in een dun polyethyleen omhulsel geplaatst
Voor aanvullende versterking wordt over deze binnenkant een strenge laag aramidgarens aangebracht.
Ten slotte is de kabel afgewerkt met een buitenmantel, die voor de verwerking van de kabel ofwel polyethyleen (PE) ofwel polyethyleen (PE) kan zijn.
standaardtoepassingen of anti-tracking (AT) voor omgevingen met een hoge elektrische spanning.
Deze robuuste constructie zorgt ervoor dat de ADSS-kabel zeer duurzaam, vochtbestendig en
het bestand is tegen verschillende omgevingsomstandigheden, waardoor het ideaal is voor zowel lucht- als ondergrondse installaties,
betrouwbare prestaties bieden voor een breed scala aan toepassingen.
Toepassing
1Het ADSS-kabelontwerp houdt rekening met de real-time omstandigheden van luchtstroomleidingen en zorgt voor optimale
prestaties en duurzaamheid in dergelijke omgevingen.
2Voor elektriciteitsleidingen onder de 110 kV wordt een PE-buitenste behuizing gebruikt, terwijl een AT-buitenste behuizing wordt gebruikt.
voor elektriciteitsleidingen die werken bij 110 kV en hoger om een betere bescherming te bieden.
3Het specifieke ontwerp, met inbegrip van de hoeveelheid aramidgarens en het strandingsproces, is afgestemd op de behoeften van de gebruikers.
effectief wisselende spanvereisten, zodat de kabel betrouwbaar werkt in verschillende installaties
scenario's.
Kenmerken
1De installatie is mogelijk zonder stroomonderbreking, waardoor serviceonderbrekingen tijdens de installatie tot een minimum worden beperkt.
de inzet.
2Het lichtgewicht en de compacte diameter verminderen de spanning van ijs, wind, toren en backprop belastingen, waardoor
het verbeteren van de duurzaamheid en de algemene prestaties van de kabel.
3. Ontworpen voor een levensduur van 30 jaar, waardoor op lange termijn betrouwbaarheid en kosteneffectiviteit in de infrastructuur worden gewaarborgd
de projecten.
4. Toont een robuuste treksterkte en temperatuurbestendigheid, waardoor een consistente prestatie wordt gegarandeerd
de verschillende milieucondities.
Detail van de constructie van de kabel
| Aantal vezels | 24-144 kern | |||||||
| Volledig touw | 2.0 mm | |||||||
| Vochtbarrière | Waterblokkeringssysteem | |||||||
| Centrale sterktelid | materiaal | FRP/FRP met PE | ||||||
| grootte | 2.1 mm | |||||||
| Buizenvullen | Buisvulcompound | |||||||
| vulmiddel | PP-buis/PVC-buis | |||||||
| Inwendige omhulsel | materiaal | PE | ||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2mm (buiten/binnen) | |||||||
| Buitenmantel | materiaal | PE/HDPE | ||||||
| diameter | 11±0,2 mm | |||||||
Kleur van de vezels
|
Aantal vezels 8 kernen per buis |
1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. | ||||||
Kabel Mechanische eigenschappen
| kern | Kabeldiameter | Gewicht | |||||
| 2 kern tot 60 kern | 12 ± 0,2 mm | 140 ± 3 kg/km | |||||
| 72 kern | met een breedte van niet meer dan 30 mm | 190 ± 3 kg/km | |||||
| 96 kern | 14.5±0,2 mm | 220 ± 3 kg/km | |||||
| 144 kern | 16.5±0,2 mm | 240 ± 3 kg/km | |||||
| Rec.daagse maximale werkspanning | 88 kN | ||||||
| Max. toelaatbare werkspanning | 32.7KN | ||||||
| Elasticiteitsmodule | 37KN/mm2 | ||||||
| Min. buigradius ((mm) | Operatie | 240 mm | |||||
| Installatie | 390 mm | ||||||
| Extra belasting | Extra belasting 0,5% ~ 0,7% | ||||||
| IJs | 5 mm | ||||||
| Windsnelheid | 35 m/s | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2±0.4 | 9.2±0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4±0.8 | 10.4±0.8 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numeriek Aperture ((NA)) |
- Ik heb het niet. | - Ik heb het niet. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
