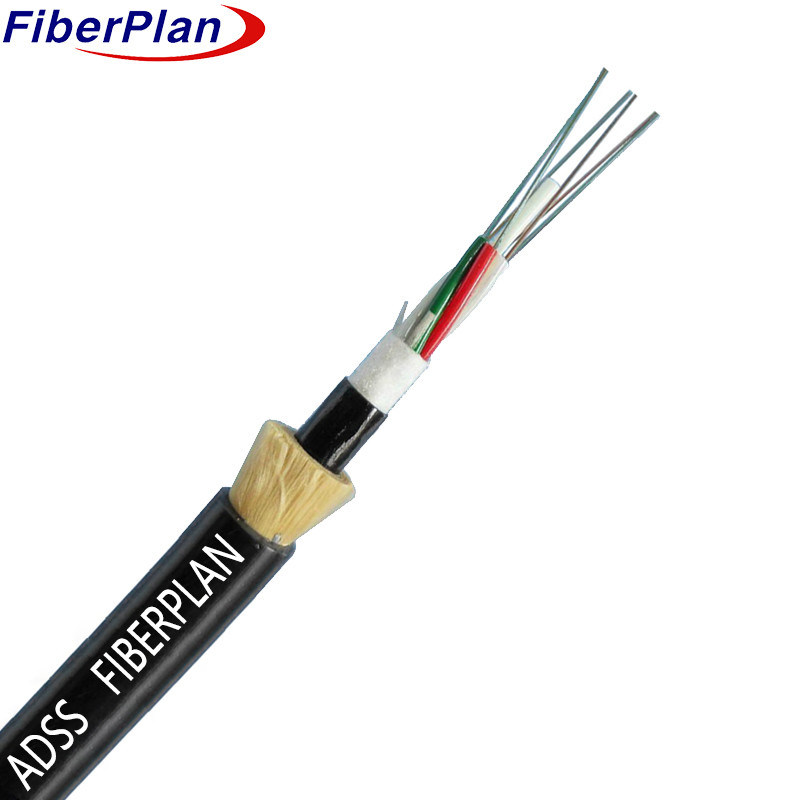

Alle dielectrische zelfondersteunende ADSS-optische vezelkabel
Beschrijving
Het ontwerp van de kabel bestaat uit plastic buizen met een hoge modulus die de vezels bevatten en die zijn gevuld met een waterbestendig
Met een extra beschermingslaag omringt Kevlar dit apparaat.
Het is een zeer compacte en compacte structuur, een waterdicht materiaal scheidt het Kevlar garen van de losse buis.
De kabel is omhuld in een duurzame polyethyleen (PE) -slijm, die bescherming biedt tegen externe elementen.
Toepassing
Deze specificatie beschrijft de algemene vereisten voor een single jacket all-dielectric self-supporting (ADSS)
Kabels die zijn ontworpen voor installaties in de lucht of door kanalen.
Kenmerken
1 Betrouwbare mechanische prestaties bij verschillende temperaturen.
2 Hydrolysebestendige, hoge sterkte losse buis voor duurzaamheid.
3 Speciaal voor het vullen van buizen voor vitale vezels.
4 Balanceert vernielvastheid met flexibiliteit voor veelzijdige installatie.
5 Verbeterde treksterkte door twee parallelle stalen draden.
6 Compact en licht ontwerp voor een gemakkelijke en gebruiksvriendelijke installatie.
Detail van de constructie van de kabel
| Aantal vezels | 2-144 kern | |||||||
| Vochtbarrière | Waterstopband | |||||||
| Vloeibare buizen en vulelementen | materiaal | PBT | ||||||
| diameter | 2.1mmF±0.2 mm | |||||||
| Centrale sterktelid | materiaal | FRP | ||||||
| grootte | 1.8mm±0.1 mm | |||||||
| Garens | Garens van Dupont Kelver (7 stuks) | |||||||
| Spanspan | 50 m tot 150 m | |||||||
| Algemene kabeldiameter | 9 tot en met 11,0 mm±0.3 mm | |||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2 (buiten/binnen) | |||||||
| Kabelgewicht per km | 65 kg/km | |||||||
| Buitenmantel | materiaal | PE | ||||||
| dikte | 1.5~2.0 mm±0.2 mm | |||||||
| Kabelgewicht per km | 105 kg/km | |||||||
Kleur van de vezels
|
Aantal vezels 12 kernen per buis |
1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. Voor zwarte kleur is geen zwarte tracer nodig, in plaats daarvan wordt natuurkleur gebruikt. | ||||||
Kabel Mechanische kenmerken
| Artikel 2 | Beschrijving | ||||||
| Installatietemperatuur ((°C) | -15 ~ +60 | ||||||
| Operatietemperatuur (°C) | -40 ~ +70 | ||||||
| Min Buigstraal ((mm) | Langetermijn | 10D | |||||
| kortetermijn | 20D | ||||||
| Toegestane treksterkte ((N) | Langetermijn | 600 | |||||
| kortetermijn | 1500 | ||||||
| Vermorzingsbelasting ((N/100 mm) | Langetermijn | 300 | |||||
| kortetermijn | 1000 | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstoffgolflengte λcc | nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2±0.3 | 9.2±0.3 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4±0.4 | 10.4±0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numeriek Aperture ((NA)) |
- Ik heb het niet. | - Ik heb het niet. | 0.200±0.015 | 0.275±0.015 | 0.200±0.015 | ||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242±5 | 242±5 | 242±5 | 242± 5 | 242±5 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 3 | ≤ 3 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
