Alle dielectrische zelfdragende kabels
>
|
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | ADSS |
Versterkt met aramide garen voor een betere treksterkte ADSS
Beschrijving

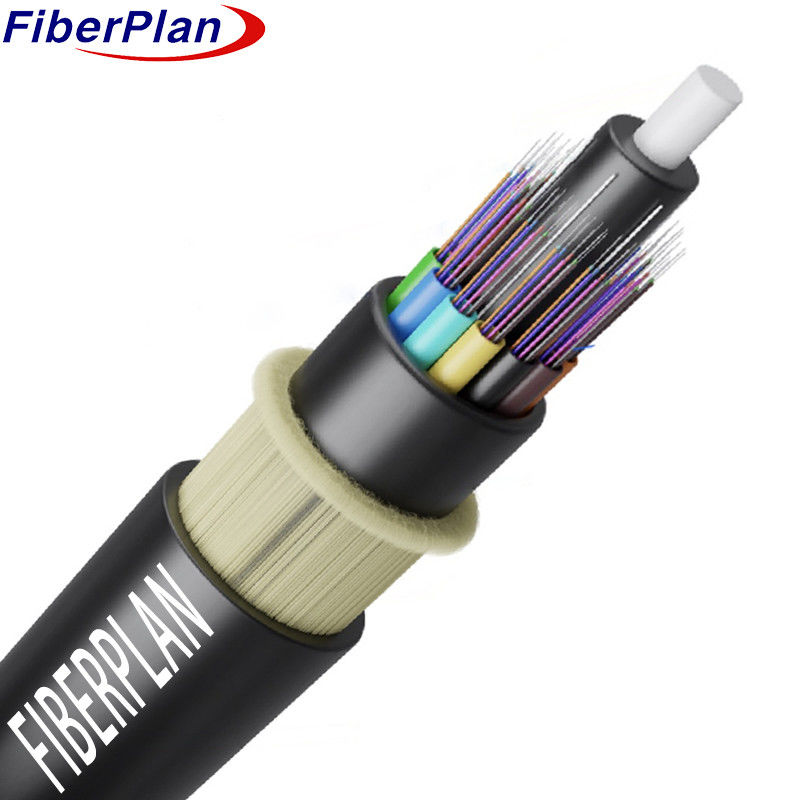

De ADSS-kabel (All-Dielectric Self-Supporting) volgt een constructiesequentie waarin de vezels zijn ondergebracht
Deze buizen, samen met een andere stof, worden gebruikt om het water van het water te verwijderen.
Na het vullen wordt een dunne kabelkern gevormd.
Om de kern te beschermen wordt een binnenste behuizing van PE (polyethyleen) toegevoegd.
ten slotte is de kabel afgewerkt met een PE- of AT-buitenmantel,
de bouw ervan voltooien.
Toepassing
1 Overweging van de status van de luchtstroomleiding: bij het ontwerp van de ADSS-kabel wordt volledig rekening gehouden met de
de werkelijke toestand en de specifieke kenmerken van de luchtstroomleidingen, teneinde de compatibiliteit en geschiktheid ervan te waarborgen.
2 Behuizing voor elektriciteitsleidingen onder 110 kV: ADSS-kabels bestemd voor elektriciteitsleidingen onder 110 kV bevatten een
PE-buitenste omhulsel, afgestemd op de eisen van deze laagspanningsleidingen.
3 Behuizing voor elektriciteitsleidingen van 110 kV of hoger: hogere spanningsleidingen van 110 kV of hoger zijn:
Deze is uitgerust met een AT (anti-tracking) buitenmantel, die een betere isolatie en bescherming biedt tegen elektrische
Trical tracking.
4 Aramidontwerp voor verschillende lengtes: De hoeveelheid aramid en het strooiproces zijn zorgvuldig ontworpen
Het is de bedoeling dat de kabel op de verschillende spanningen van de kabel kan worden afgestemd en dat de kabel zo sterk en betrouwbaar kan zijn op verschillende afstanden.
Dansen.
Kenmerken
1 ADSS-kabelontwerp is afgestemd op de huidige omstandigheden van luchtlijnen.
2 PE-buitenste omhulsel wordt gebruikt voor elektriciteitsleidingen onder 110 kV.
3 AT-buitenste omhulsel wordt gebruikt voor elektriciteitsleidingen van 110 kV of hoger.
4 Op maat gemaakte hoeveelheden aramide en strandingsmethoden voldoen effectief aan de diverse spanvereisten.
Detail van de constructie van de kabel
| Aantal vezels | 24-144 kern | |||||||
| Volledig touw | 2.0 mm | |||||||
| Vochtbarrière | Waterblokkeringssysteem | |||||||
| Centrale sterktelid | materiaal | FRP/FRP met PE | ||||||
| grootte | 2.1 mm | |||||||
| Buizenvullen | Buisvulcompound | |||||||
| vulmiddel | PP-buis/PVC-buis | |||||||
| Inwendige omhulsel | materiaal | PE | ||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2mm (buiten/binnen) | |||||||
| Buitenmantel | materiaal | PE/HDPE | ||||||
| diameter | 11±0,2 mm | |||||||
Kleur van de vezels
|
Aantal vezels 8 kernen per buis |
1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. | ||||||
Kabel Mechanische kenmerken
| kern | Kabeldiameter | Gewicht | |||||
| 2 kern tot 60 kern | 12 ± 0,2 mm | 140 ± 3 kg/km | |||||
| 72 kern | met een breedte van niet meer dan 30 mm | 190 ± 3 kg/km | |||||
| 96 kern | 14.5±0,2 mm | 220 ± 3 kg/km | |||||
| 144 kern | 16.5±0,2 mm | 240 ± 3 kg/km | |||||
| Rec.daagse maximale werkspanning | 88 kN | ||||||
| Max. toelaatbare werkspanning | 32.7KN | ||||||
| Elasticiteitsmodule | 37KN/mm2 | ||||||
| Min. buigradius ((mm) | Operatie | 240 mm | |||||
| Installatie | 390 mm | ||||||
| Extra belasting | Extra belasting 0,5% ~ 0,7% | ||||||
| IJs | 5 mm | ||||||
| Windsnelheid | 35 m/s | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2±0.4 | 9.2±0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4±0.8 | 10.4±0.8 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numeriek Aperture ((NA)) |
- Ik heb het niet. | - Ik heb het niet. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
