Alle dielectrische zelfdragende kabels
>
|
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | ADSS |
Overhead Double Jacket Multi Cores Multimode ADSS Glasvezelkabel
Beschrijving
De ADSS (All-Dielectric Self-Supporting) glasvezelkabel is speciaal ontworpen om bestaande hoge
De voordelen zijn onder meer kosteneffectiviteit, constructiegemak,
Verbeterde veiligheid en vereenvoudigd onderhoud.
De ADSS-kabel, die wereldwijd veel wordt gebruikt, is een populaire keuze voor stroomcommunicatie vanwege zijn
Verscheidenheid en betrouwbaarheid.
Toepassing
* Bij de aanleg van de ADSS-kabel wordt volledig rekening gehouden met de werkelijke staat van de luchtleidingen.
ontworpen.
* Voor luchtleidingen onder 110 kV wordt een PE-buitenste omhulsel aangebracht.
* Voor elektriciteitsleidingen van 110 kV of meer wordt de AT-buitenste omhulsel toegepast.
* Het speciale ontwerp van de hoeveelheid aramide en het strooiproces kunnen voldoen aan de vraag op verschillende spanningen.
Kenmerken
* Uitzonderlijk lage verzwakking en verspreiding dankzij nauwkeurig ontwerp en controle van de overtollige lengte, waardoor
een opmerkelijke mechanische en milieuprestatie.
*De niet-metaalconstructie vergemakkelijkt het leggen van kabels zonder stroomsystemen te onderbreken.
*Het gebruik van hoge sterkte aramide garens als sterkte element zorgt voor een superieure trekvastheid, waardoor
een kleine diameter en een lichte kabel die geschikt is voor verschillende weersomstandigheden en installatie-spanen.
*Optioneel speciale AT (anti-tracking) buitenmantel biedt uitstekende weerstand tegen elektro-erosie.

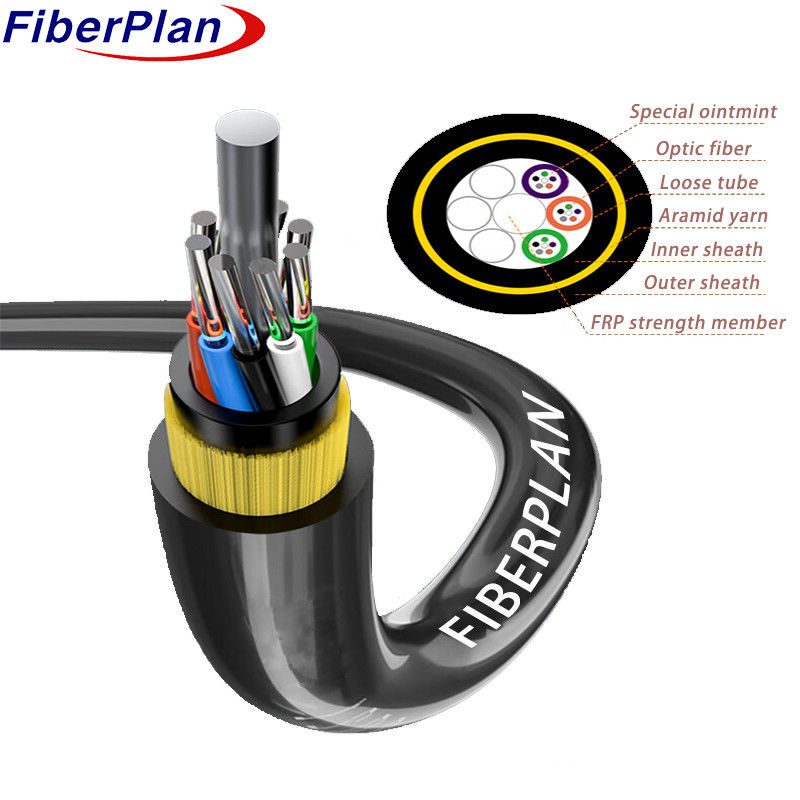

Detail van de constructie van de kabel
| Aantal vezels | 24-144 kern | |||||||
| Volledig touw | 2.0 mm | |||||||
| Vochtbarrière | Waterblokkeringssysteem | |||||||
| Centrale sterktelid | materiaal | FRP/FRP met PE | ||||||
| grootte | 2.2 mm | |||||||
| Buizenvullen | Buisvulcompound | |||||||
| vulmiddel | PP-buis/PVC-buis | |||||||
| Inwendige omhulsel | materiaal | PE | ||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2mm (buiten/binnen) | |||||||
| Buitenmantel | materiaal | PE/HDPE | ||||||
| diameter | 12 ± 0,1 mm | |||||||
Kleur van de vezels
|
Aantal vezels 8 kernen per buis |
1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. | ||||||
Kabel Mechanische kenmerken
| kern | Kabeldiameter | Gewicht | |||||
| 2 kern tot 60 kern | 11 ± 0,4 mm | 120±5 kg/km | |||||
| 72 kern | 12 ± 0,4 mm | 140±5 kg/km | |||||
| 96 kern | 13.5±0,5 mm | 170 ± 6 kg/km | |||||
| 144 kern | 14.5±0,5 mm | 200 ± 8 kg/km | |||||
| Rec.daagse maximale werkspanning | 88 kN | ||||||
| Max. toelaatbare werkspanning | 32.7KN | ||||||
| Elasticiteitsmodule | 38KN/mm2 | ||||||
| Min. buigradius ((mm) | Operatie | 240 mm | |||||
| Installatie | 390 mm | ||||||
| Extra belasting | Extra belasting 0,5% ~ 0,7% | ||||||
| IJs | 5 mm | ||||||
| Windsnelheid | 35 m/s | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2±0.4 | 9.2±0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4±0.6 | 10.4±0.6 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numeriek Aperture ((NA)) |
- Ik heb het niet. | - Ik heb het niet. | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
