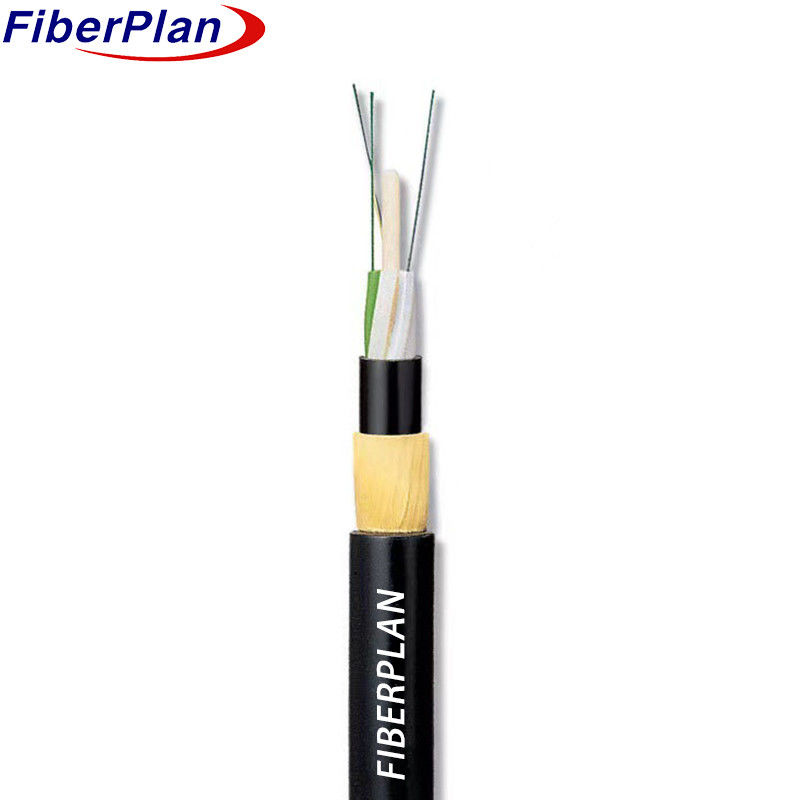

Dubbele jas Kevlar garen Versterken zelfdragend kabel ADSS vezel
Optische kabel
Beschrijving
De ADSS-kabel maakt gebruik van een losse buisstructuur die vezels in hoogmodulair plastic bevat.
De verpakkingen bevatten een waterbestendige vulstofverbinding en zijn omringd door een glasvezelversterkt kunststof.
Deze samenstelling vormt een compacte cirkelvormige kern.
De kabel wordt vervolgens gevuld met een dunne PE-inwendige omhulsel.
De kabel wordt vervolgens met een PE- of AT-buitenste omhulsel afgewerkt.
Toepassing
1 De ADSS-kabelontwerpen houden rekening met de specifieke kenmerken van bestaande luchtlijnen.
2 PE-buitenste omhulsels worden gebruikt voor lijnen onder 110 kV; AT-omhulsels voor lijnen van 110 kV en hoger.
3 Op maat gemaakte hoeveelheden aramide en strandingtechnieken voldoen aan de vereisten van de verschillende spanningen.
Kenmerken
• Installeerbaar zonder stroomonderbreking, zodat de bediening ononderbroken kan worden uitgevoerd.
• Lichtgewicht en kleine diameter, waardoor de belasting door ijs, wind en toren-/achtersteunbelastingen tot een minimum wordt beperkt.
• Ontworpen voor een levensduur van 30 jaar en biedt langdurige betrouwbaarheid.
• Toont een uitstekende treksterkte en temperatuurprestaties.
Detail van de constructie van de kabel
| Aantal vezels | 24-144 kern | |||||||
| Volledig touw | 2.0 mm | |||||||
| Vochtbarrière | Waterblokkeringssysteem | |||||||
| Centrale sterktelid | materiaal | FRP/FRP met PE | ||||||
| grootte | 2.1 mm | |||||||
| Buizenvullen | Buisvulcompound | |||||||
| vulmiddel | PP-buis/PVC-buis | |||||||
| Inwendige omhulsel | materiaal | PE | ||||||
| losse buis | materiaal | PBT | ||||||
| diameter | F2.2mm (buiten/binnen) | |||||||
| Buitenmantel | materiaal | PE/HDPE | ||||||
| diameter | 11±0,2 mm | |||||||
Kleur van de vezels
|
Aantal vezels 8 kernen per buis |
1 | 2 | 3 | 4 | 5 | 6 |
| Blauw | Oranje | Groen | Bruin | Grijs | Wit | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rood | Zwart | Geel | Violet | Roze | Aqua | |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. | ||||||
Kabel Mechanische kenmerken
| kern | Kabeldiameter | Gewicht | |||||
| 2 kern tot 60 kern | 12 ± 0,2 mm | 140 ± 3 kg/km | |||||
| 72 kern | met een breedte van niet meer dan 30 mm | 190 ± 3 kg/km | |||||
| 96 kern | 14.5±0,2 mm | 220 ± 3 kg/km | |||||
| 144 kern | 16.5±0,2 mm | 240 ± 3 kg/km | |||||
| Rec.daagse maximale werkspanning | 88 kN | ||||||
| Max. toelaatbare werkspanning | 32.7KN | ||||||
| Elasticiteitsmodule | 37KN/mm2 | ||||||
| Min. buigradius ((mm) | Operatie | 240 mm | |||||
| Installatie | 390 mm | ||||||
| Extra belasting | Extra belasting 0,5% ~ 0,7% | ||||||
| IJs | 5 mm | ||||||
| Windsnelheid | 35 m/s | ||||||
Eigenschappen van de vezels
| Fiber stijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Vermogen | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| afzwakking | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Ik heb het niet. | - Ik heb het niet. | |||
| Depressie | 1550 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 18 | - Ik heb het niet. | - Ik heb het niet. | Depressie |
| 1625 nm | PS/(nm*km) | - Ik heb het niet. | ≤ 22 | - Ik heb het niet. | - Ik heb het niet. | ||
| Bandbreedte | 850 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ¥400 | ¥160 | Bandbreedte |
| 1300 nm | MHZ.KM | - Ik heb het niet. | - Ik heb het niet. | ₹ 800 | ₹ 500 | ||
| Nul verspreidingsgolflengte | nm | 1300-1324 | ¥1302, ≤1322 |
- Ik heb het niet. | - Ik heb het niet. | ₹ 1295, ≤ 1320 |
|
| Nul depressie helling | nm | ≤ 0.092 | ≤ 0.091 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| PMD Maximale individuele vezels | ≤ 0.2 | ≤ 0.2 | - Ik heb het niet. | - Ik heb het niet. | ≤ 0.11 | ||
| PMD-ontwerpskoppelingswaarde | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Fibre cut-off golflengte λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Kabelstof golflengte λcc |
nm | ≤ 1260 | ≤ 1260 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| MFD | 1310 nm | Ik heb het gedaan. | 9.2±0.4 | 9.2±0.4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. |
| 1550 nm | Ik heb het gedaan. | 10.4±0.8 | 10.4±0.8 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
| Numeriek Aperture ((NA)) |
- Ik heb het niet. | - Ik heb het niet. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Stap ((gemiddelde van tweerichting) meting) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuïteit | |||||||
| Verspreiding van het verschil coëfficiënt |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Eenvormigheid van de verzwakking | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Kerndimater | Ik heb het gedaan. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter van de coating | Ik heb het gedaan. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Bescherming/slijmvlies concentrische fout |
Ik heb het gedaan. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Niet-circulaire coating | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Fout in de conentriciteit van de kern/bekleding | Ik heb het gedaan. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Rondstraling | Ik heb het gedaan. | ≤ 4 | ≤ 4 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | |
