Alle dielectrische zelfdragende kabels
>
|
|
| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | ADSS |

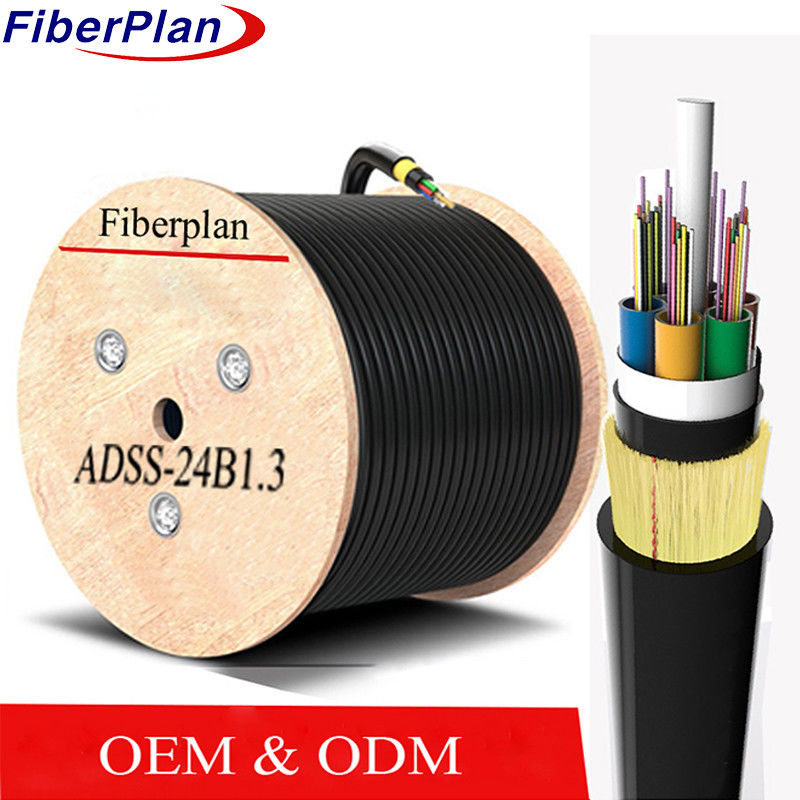

ADSS-kabel G652d enkelmodus-multimodus-dubbeljaskabel
Beschrijving
De ADSS-kabel volgt een losse buisstrengontwerp met hoge modulus plastic buizen die de vezels huisvesten
Deze buizen en vulstoffen omhullen een niet-metalen centrale sterkte element,
Deze kern, eenmaal gevuld, ontvangt een dunne PE-inwendige schede.
worden voor meer sterkte vastgebonden voordat de definitieve PE- of AT-buitenste omhulsel wordt aangebracht.
Toepassing
1 Een op maat gemaakte ADSS-kabelontwerp weerspiegelt de omstandigheden van luchtstroomleidingen.
2 PE-buitenste omhulsel voor lijnen onder 110 kV; AT-buitenste omhulsel voor lijnen boven 110 kV.
3 De specifieke hoeveelheid aramide en de strandingmethode voldoen aan verschillende spanvereisten.
4 Bij het op maat maken van kabels wordt rekening gehouden met de verschillende behoeften van de elektriciteitslijn.
Kenmerken
1 Installatie zonder storing, geen noodzaak tot stroomonderbreking.
2 Het lichtgewicht en de kleine diameter minimaliseren de belasting van torens en steunpalen.
De levensduur van het ontwerp van 30 jaar zorgt voor een betrouwbaarheid op lange termijn.
4 Uitstekende treksterkte en temperatuurbestendigheid.
Nominale ontwerpparameters
| NO. van vezels | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Aantal buizen | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fillerstaaf | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| vezels per buis | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Nominale buisdiameter (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Nominale diameter (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| losse buis | Materiaal | PBT | Kleur | Standaard spectrum | |||
| Fillerstaaf | Materiaal | PP | Kleur | Zwart | |||
| Maximale treksterkte | 4000 N | ||||||
| Maximale verpletteringsbelasting | 3000N/100mm | ||||||
| Minimum buigradius | 10D | ||||||
| Spanlengte | 50 m ~ 500 m | ||||||
| Buitenmantelmateriaal | PE | ||||||
| Temperatuurbereik | -20 °C ~ 70 °C | ||||||
Eigenschappen van de vezels
| Fibre-type | Eenheid | SM G652D | MM 50/125 | MM 62,5/125 | |||
| Voorwaarde | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Afzwakking | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter van de coating | Ik heb het gedaan. | 242 ± 4 | 242 ± 4 | 242 ± 4 | |||
