Optische vezels van goede kwaliteit ADSS enkelmodus Aramid garens Glasvezelkabel
Beschrijving

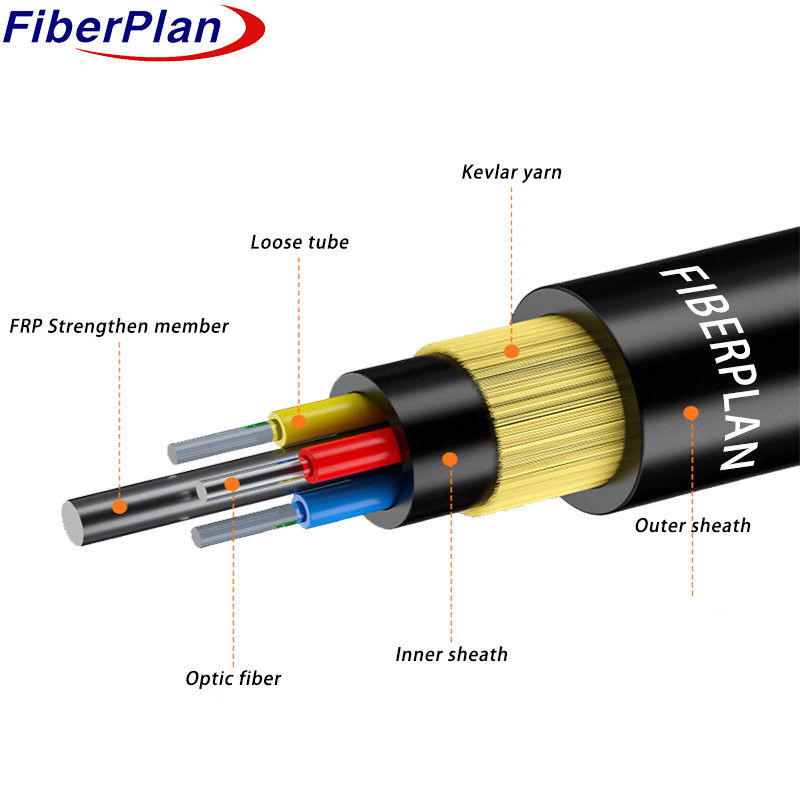

De ADSS-kabel (All-Dielectric Self-Supporting) maakt gebruik van losse buisstreng met vezels die binnen de kabel zijn geplaatst.
Deze buizen, samen met de vulstoffen, omringen
een niet-metalen centrale sterkte-element van FRP (vezelversterkt kunststof), dat een compacte cirkelvormige vorm vormt
Na het vullen van de kabelkern met een verbinding, wordt deze bedekt met een dunne polyethyleen (PE) binnenschaal.
Vervolgens wordt de binnenste behuizing versterkt door een strenge laag aramidgarens.
de kabel is afgesloten met een buitenste omhulsel van polyethyleen (PE) of anti-tracking (AT).
Toepassing
1 Het ADSS-kabelontwerp integreert real-time omstandigheden van luchtstroomleidingen.
2 PE-buitenste omhulsel wordt gebruikt voor elektriciteitsleidingen onder 110 kV, terwijl AT-buitenste omhulsel wordt toegepast voor 110 kV en hoger.
3 Het specifieke ontwerp van de hoeveelheid aramide en het strandingproces voldoet effectief aan diverse spanvereisten.
Kenmerken
1 Toestemt installatie zonder stroomonderbreking.
2 Lichtgewicht en met een kleine diameter, waardoor de belasting door ijs, wind, toren en backprop wordt verminderd.
3 Ontworpen voor een levensduur van 30 jaar.
4 Toont een sterke treksterkte en temperatuurbestendigheid voor betrouwbare prestaties.
Detail van de constructie van de kabel
| Aantal vezels |
24-144 kern |
| Volledig touw |
2.0 mm |
| Vochtbarrière |
Waterblokkeringssysteem |
| Centrale sterktelid |
materiaal |
FRP/FRP met PE |
| grootte |
2.1 mm |
| Buizenvullen |
Buisvulcompound |
| vulmiddel |
PP-buis/PVC-buis |
| Inwendige omhulsel |
materiaal |
PE |
| losse buis |
materiaal |
PBT |
| diameter |
F2.2mm (buiten/binnen) |
| Buitenmantel |
materiaal |
PE/HDPE |
| diameter |
11±0,2 mm |
Kleur van de vezels
|
Aantal vezels 8
kernen per buis
|
1 |
2 |
3 |
4 |
5 |
6 |
| Blauw |
Oranje |
Groen |
Bruin |
Grijs |
Wit |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Rood |
Zwart |
Geel |
Violet |
Roze |
Aqua |
| Kleur 13~24 wordt gemarkeerd met een zwarte tracer. |
Kabel Mechanische kenmerken
| kern |
Kabeldiameter |
Gewicht |
| 2 kern tot 60 kern |
11 ± 0,3 mm |
120±4 kg/km |
| 72 kern |
12 ± 0,3 mm |
140 ± 4 kg/km |
| 96 kern |
13.5±0,2 mm |
170 ± 5 kg/km |
| 144 kern |
14.5±0,2 mm |
200 ± 5 kg/km |
| Rec.daagse maximale werkspanning |
88 kN |
| Max. toelaatbare werkspanning |
32.7KN |
| Elasticiteitsmodule |
37KN/mm2 |
| Min. buigradius ((mm) |
Operatie |
240 mm |
| Installatie |
390 mm |
| Extra belasting |
Extra belasting 0,5% ~ 0,7% |
| IJs |
5 mm |
| Windsnelheid |
35 m/s |
Eigenschappen van de vezels
| Fiber stijl |
Eenheid |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| Vermogen |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| afzwakking |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Ik heb het niet. |
- Ik heb het niet. |
| Depressie |
1550 nm |
PS/(nm*km) |
- Ik heb het niet. |
≤ 18 |
- Ik heb het niet. |
- Ik heb het niet. |
Depressie |
| 1625 nm |
PS/(nm*km) |
- Ik heb het niet. |
≤ 22 |
- Ik heb het niet. |
- Ik heb het niet. |
|
| Bandbreedte |
850 nm |
MHZ.KM |
- Ik heb het niet. |
- Ik heb het niet. |
¥400 |
¥160 |
Bandbreedte |
| 1300 nm |
MHZ.KM |
- Ik heb het niet. |
- Ik heb het niet. |
₹ 800 |
₹ 500 |
|
| Nul verspreidingsgolflengte |
nm |
1300-1324 |
¥1302,
≤1322 |
- Ik heb het niet. |
- Ik heb het niet. |
₹ 1295,
≤ 1320 |
| Nul depressie helling |
nm |
≤ 0.092 |
≤ 0.091 |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
| PMD Maximale individuele vezels |
|
≤ 0.2 |
≤ 0.2 |
- Ik heb het niet. |
- Ik heb het niet. |
≤ 0.11 |
| PMD-ontwerpskoppelingswaarde |
Ps(nm2*k
(m) |
≤ 0.12 |
≤ 0.08 |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
| Fibre cut-off golflengte λc |
nm |
¢ 1180,
≤ 1330 |
¥1180,
≤ 1330 |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
Kabelstof
golflengte λcc |
nm |
≤ 1260 |
≤ 1260 |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
| MFD |
1310 nm |
Ik heb het gedaan. |
9.2±0.4 |
9.2±0.4 |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
| 1550 nm |
Ik heb het gedaan. |
10.4±0.6 |
10.4±0.6 |
- Ik heb het niet. |
- Ik heb het niet. |
- Ik heb het niet. |
Numeriek
Aperture ((NA)) |
|
- Ik heb het niet. |
- Ik heb het niet. |
0.200±0.05 |
0.275±0.05 |
0.200±0.05
|
Stap ((gemiddelde van tweerichting)
meting) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Onregelmatigheden over vezels
lengte en punt |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
