| Plaats van herkomst | China |
| Merknaam | Fiberplan |
| Certificering | ISO 9001; TÜV certificate |
| Modelnummer | ADSS |

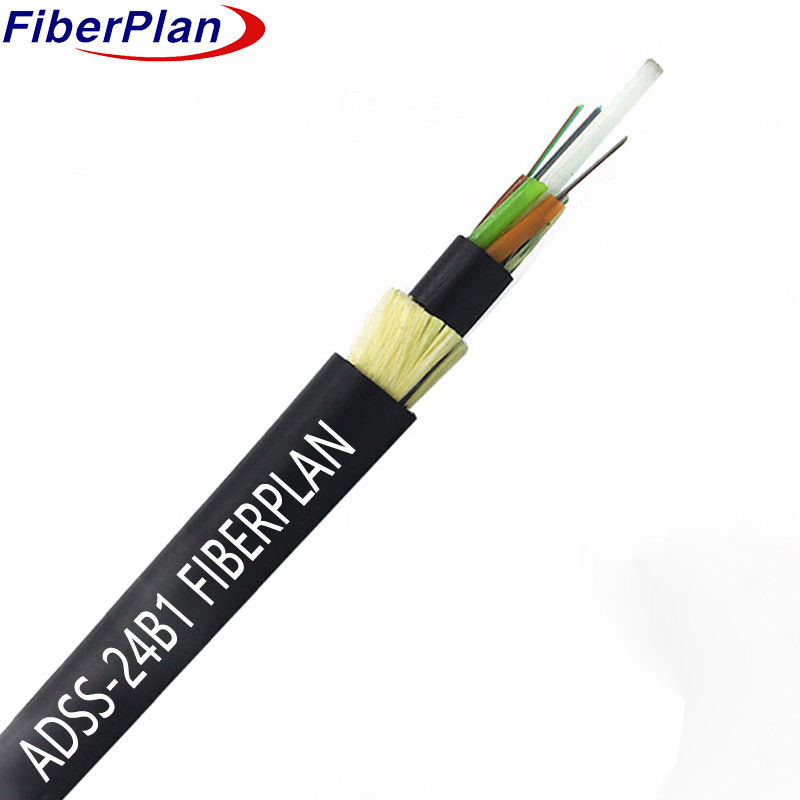

Dubbele omhulsel Aramid garen versterkende ADSS zelfdragende kabel
Beschrijving
De ADSS-kabel maakt gebruik van een losse buis met strengen, met vezels in hoge modulus plastic buizen
Deze buizen, samen met vulstoffen, zijn omgeven door een niet-metalen
een centrale sterktelid (FRP) om een strakke cirkelvormige kabelkern te vormen, die vervolgens wordt gevuld met verbinding voor
een dunne PE-inwendige omhulsel wordt over de kern aangebracht, gevolgd door een laag aramidgarens voor
Ten slotte is de kabel afgewerkt met een PE- of AT-buitenste behuizing voor extra bescherming en in-
- Het gaat om de zulatie.
Toepassing
1 ADSS-kabelontwerp is afgestemd op de specifieke kenmerken van de luchtstroomleiding.
2 PE-buitenste omhulsel voor lijnen onder 110 kV; AT-omhulsel voor lijnen boven 110 kV.
3 Op maat gemaakte aramide en stranden zijn geschikt voor uiteenlopende spanvereisten.
Kenmerken
1 Installatie zonder storingen zonder stroomonderbrekingen.
2 Licht en klein om ijs-, wind-, toren- en rugsteunbelastingen te verlichten.
30 jaar levensverwachting.
4 Uitstekende treksterkte en temperatuurprestaties.
Nominale ontwerpparameters
| NO. van vezels | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Aantal buizen | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fillerstaaf | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| vezels per buis | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Nominale buisdiameter (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Nominale diameter (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| losse buis | Materiaal | PBT | Kleur | Standaard spectrum | |||
| Fillerstaaf | Materiaal | PP | Kleur | Zwart | |||
| Maximale treksterkte | 4000 N | ||||||
| Maximale verpletteringsbelasting | 3000N/100mm | ||||||
| Minimum buigradius | 10D | ||||||
| Spanlengte | 100 m - 500 m | ||||||
| Buitenmantelmateriaal | PE | ||||||
| Temperatuurbereik | -20 °C ~ 70 °C | ||||||
Eigenschappen van de vezels
| Fibre-type | Eenheid | SM G652D | MM 50/125 | MM 62,5/125 | |||
| Voorwaarde | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Afzwakking | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter van de bekleding | Ik heb het gedaan. | 125 ± 0.4 | 125 ± 0.4 | 125 ± 0.4 | |||
| Niet-circulaire bekleding | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter van de coating | Ik heb het gedaan. | 242 ± 5 | 242 ± 5 | 242 ± 5 | |||
